カナイ　フリーダムコーナー　F-C

【ほ】対応

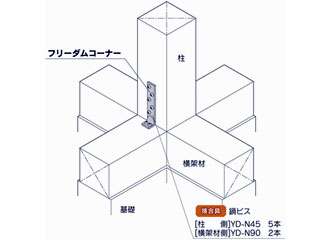

柱(引張力がかかる)と土台、柱と横架材の接合に使用します。
告示第1460 号表三(ほ)に定める羽子板ボルトくぎ孔付(必要耐力8.5kN)に該当。


<特長>
・柱と横架材の接合に使用する金物で、特に横架材が十字に交差した場合でも1個の止め付けで耐力を有します。
・和室の真壁等において使用可能な形状にしております(幅25mm)。
・特に背割の柱には最適です。


<注意点>
・所定の耐力を確保する為、アンカーボルトの設置位置は柱芯より200mm以内としてください(住宅金融支援機構木造住宅工事仕様書に基づく)。
・L曲げ長いプレートの方を柱側に短いプレートの方を横架材にして使用、YDN455本で柱に止め付け、YD-N90 2本で横架材に止め付けます。

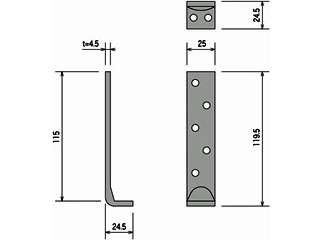

<仕様>
材質　JIS・G3302　SGHCまたはJIS・G3131　SPHC　4.5t
表面処理　デュラルコート
耐力　短期基準接合引張耐力8.8kN
法規制　国土交通省告示第1460号1項2号表三(ほ)に該当
試験機関　(財)建材試験センター受付第01A3129号

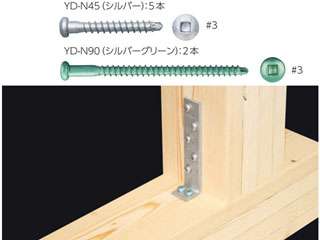

付属金物　YD-N45:1個につき5本
　　　　　　YD-N90:1個につき2本
