3Rソリューション 3R-MFXS55 Φ5.5mm 先端可動式工業用内視鏡(1m)
【製品特長】

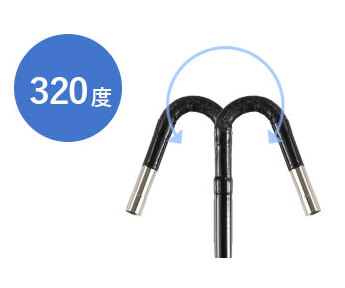

★先端可動域320度でタンクなどの空洞内の検査に活躍!
320度曲がるケーブルで挿入口まで検査を行えます
内部が空洞になったタンクなどの検査を行う際、先端可動ができない内視鏡では挿入口まで確認することができません。また、先端可動域が狭い内視鏡では側面は見ることができても、挿入口まで見るには操作が難しいことがあります。
この先端可動式工業用内視鏡MFXS55は可動域が320度と、一般的な先端可動式の内視鏡の中でも広範囲を見ることができます。目視では見ることができない挿入口までしっかりと確認することができます。
先端を直角に曲げて側面を見ることができます
先端ケーブルを曲げた時の長さ55mmとケーブル径5.5mm、焦点距離30mmの合計90.5mm以上の幅がある対象物なら、先端を直角に曲げて真横に見ることができます。

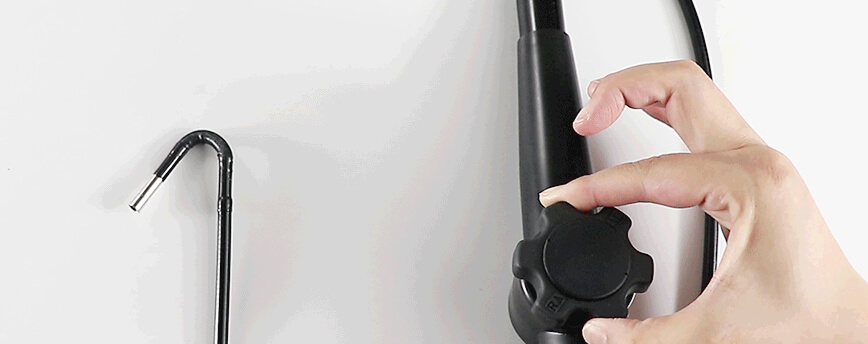

先端可動の操作は手元のダイヤルで行います
★付属アタッチメントで側視ができます
先端を曲げられる幅がない…
そんな時は視野ミラーで問題解決します!

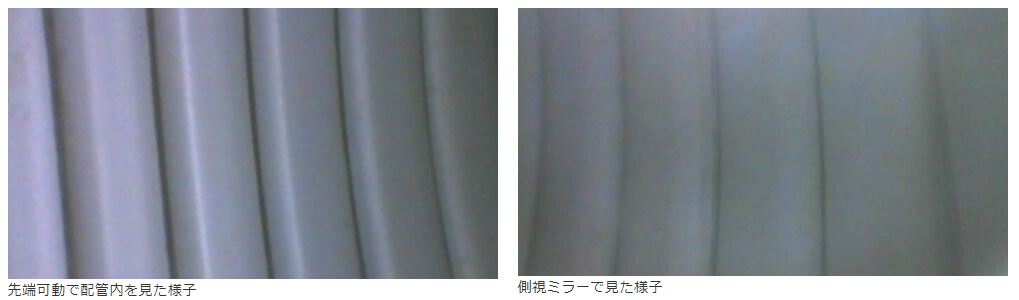

側視ミラーを使用することでケーブル先端が可動した時のように側面を見ることができます。側視ミラーは通常のレンズの先に側視アタッチメントを付けるだけです。その際に必要な幅はチューブ直径の約5.5mmと焦点距離30mmを合わせたわずか約35.5mmです。

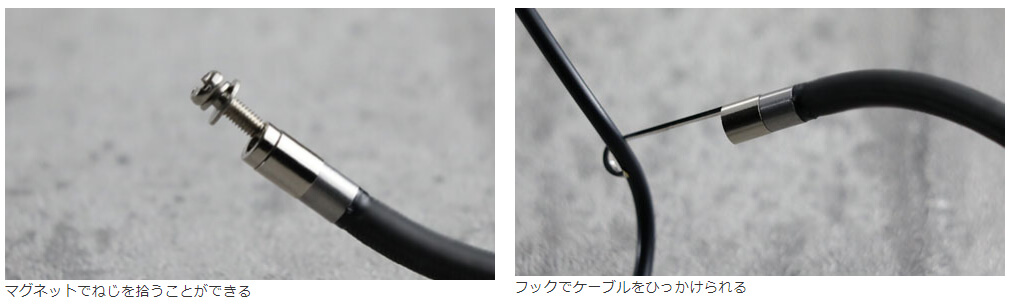

付属のアクセサリーで落ちている金属を拾ったり、軽作業ができます
狭い場所に落ちてしまったネジや配線ケーブルを拾いたいけど手が届かないというときに便利なアクセサリーが付属しています。マグネットで狭い配管内に落ちている金属を拾ったり、フックでワイヤーを引き寄せるなどの軽作業が行えます。また、それぞれのアクセサリーはケーブルの先端にネジ式で接続するので、アクセサリを接続しても外径とほぼ変わらない5.5mmの細さで作業をすることができます。
★IP67の防水性能で、水気のある場所でも安心して利用できます
挿入部IP67の高い防水性能で安心して水場での作業が行えます
ケーブル部にIP67の防水・防じん性能があり、雨天時の屋外での使用や、配管など、水回りでの使用に適しています。IP67は、耐じんなので粉じんが内部に侵入することなく推進1mの水中に30分間浸けても機械内部に水が浸水することがないという性能の証です。

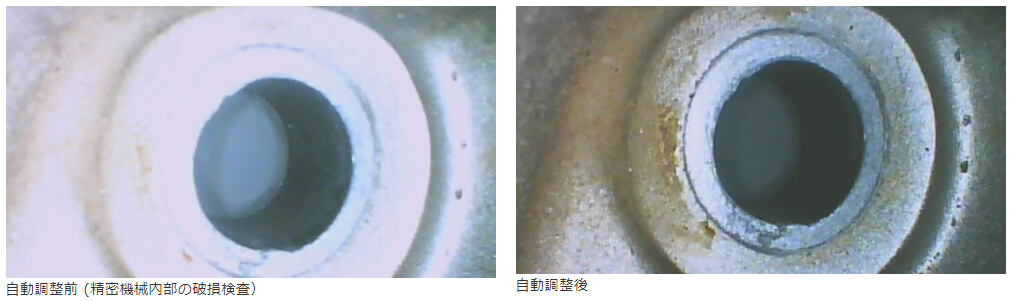

★自動調光機能付きLEDライトで明るさを自動で平均化します
全体を同時に見やすくでき、効率よく検査を行えます
一般的に内視鏡は、光が届かない暗い場所で使えるようケーブルの先端にLEDライトがついています。ただし、対象物の凸凹や素材の違い・ライトからの距離によって、同じモニタ上に映っていても一部分だけが明るい/暗いということがよく発生し、同じ箇所でも何度もカメラの方向や距離を変えたりと手間がかかっていました。
このMFXS55ではモニタに映っている一番広い範囲の明るさの平均値を検出して、モニタ全体の明るさを自動で調整する「自動調光機能」が備わっているため、一部分だけが明るすぎる、暗すぎるということがなくモニタ全体を同時に見やすい明るさで映しだすことができます。これまでのように手前と奥を別々に観察するような手間がありません。

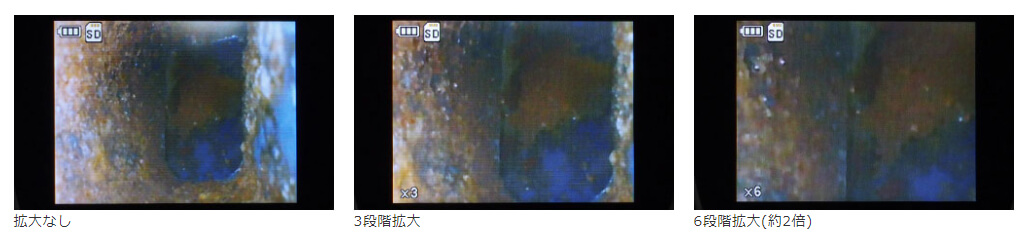

★最大4倍のデジタルズーム機能搭載
小さなヒビも拡大して細部まで確認できる
デジタルズーム機能が搭載されているため手元のボタンで1つでモニターに映っている映像を拡大し、細かい部分まで見ることができます。
拡大できる倍率は、最大2倍/6段階、静止画の場合は4倍まで拡大することができます。
★作業をサポートする付属品
リアルタイムで大画面に出力できるビデオケーブル付属しています
円滑に不具合を判断できます
AVケーブルを接続するだけでTVモニターに出力することができるため、複数人で同時に検査映像を確認したいとき、またクライアントへの確認などで、共有や判断の高速化などの効率アップにつながります。 リアルタイムで大画面に映し出すことにより円滑に不具合を判断でき、検査の正確性向上につながります。
付属のUSBケーブルでSDカードを部数にデータ移行ができます
内視鏡で撮影した映像は、SDカードに保存されます。4GBのSDカードが付属されており最大約7万枚の静止画を保存することができます。
付属のUSBケーブルで内視鏡本体とパソコンを接続することでSDカードを抜かずにデータをPCに取り込むことができるため、煩わしい手間が発生しません。
内視鏡を落下の危険性から守るストラップ
内視鏡を落下の危険性から守るため、MFXS55には首や肩から内視鏡をぶら下げることができるストラップが付属しています。約50cmの長さがあるため、余裕を持って首からかけることができます。両手を使って作業がしたい場合、移動の際に荷物が多い場合などに便利です。
★「電池」と「電源ケーブル」の2種類の方法で給電することができる給電式
電源を給電しながら使えるから長時間の作業も安心
「電池」と「電源ケーブル」の2種類の方法で給電することができます。 電池式の場合には単3アルカリ乾電池4本で約4時間連続使用することができ、電源ケーブルの場合は、約180cmのケーブルで本体と電源を接続し給電しながら使用することができます。電池が切れた場合にも、電池交換ではなく電源ケーブルから給電をしながら使用することができ、屋外での作業も充電切れを心配をすることなく、電池で対応できるので長時間の作業も安心です。
★付け替え可能ケーブルで幅広い観察が可能になりました
有効長1m/3m/5mから選べ、付け替えが可能
一般的な先端可動式内視鏡はケーブル交換の際、メーカーへ預けて行う場合があり手間と時間がかかります。この先端可動式内視鏡MFXS55はケーブルの付け替えが簡単。ご自身で行っていただけるため別途ご購入の専用ケーブルがあればいつでも長さの変更が可能です。有効長は1m/3m/5mの3種類から選ぶことができます。
検査対象に傷をつけないビニールケーブル
この内視鏡のケーブルは表面から滑らかな「ビニールケーブル」を採用しました。製造後の製品の検査でも傷をつけることがないため安心して検査を行うことができます。
★付属品
・内視鏡本体
・可動式ケーブル
・SDカード(4GB)
・AVケーブル(長さ120cm)
・USBケーブル(長さ120cm)
・電源ケーブル(長さ180cm)
・単3アルカリ乾電池×4本(動作確認用)
・ストラップ(長さ50cm)
・クリーニングクロス
・綿棒(クリーニング用)
・ケーブルアクセサリー(側視ミラー45度/フック/マグネット/固定用リング)
≪仕様≫
| モニターサイズ | 3.5インチTFT |
| モニター解像度 | 320x240 |
| 記憶媒体 | SDカード(最大32GB対応) |
| 静止画保存形式 | JPG 720x480 |
| 動画保存形式 | AVI 720x480(30fps) |
| 出力端子 | ビデオ出力、MiniUSB |
| 入力端子 | DC入力(5V/1A) |
| 電源 | 単3アルカリ乾電池x4または
電源ケーブルより給電 |
| 連続使用時間 | 約4時間(乾電池の場合) |
| 動作湿度 | 90%以下(結露なきこと) |
| 動作温度 | 5～50℃ |
| 重量 | 約393g(電池含む) |
| 外形 | 225x200x110mm |
●可動式ケーブル仕様
| 外径(先端部) | Φ5.5mm 1/12CMOS |
| 有効長 | 約1m/3m/5m |
| ケーブル可動範囲 | 約320℃ |
| 光源 | 白色LEDx4 |
| カメラ解像度 | 640x480 |
| 焦点距離 | 約30～80mm |
| 視野角 | 65° |
防水性
| IP67 |
| 動作温度 | 5～70℃ |
| 構成素材 | カメラ=アルミニウム
ケーブル=ABS+PC
操作部=ABS+PC |
| 重量 | 約309g |
