3Rソリューション 3R-JFIBER 先端可動式工業用内視鏡 Φ6.0mm/ケーブル1m
【製品特長】
★極細径2.2mm～6.0mmなら従来の内視鏡では不可能だった精密な検査が行えます
3Rの内視鏡なら極細径と性能で信頼性を高めます
細管や複雑に入り組んだ部品内部の検査を行う際、誤ったケーブル径を選んでしまったり、不十分な性能の内視鏡を採用してしまうと、作業者の負担が大きくなってしまったり、不具合を見逃してしまう恐れがあります。
また、不具合を見逃してしまえば製品や検査に対する信頼性は低下します。
JFIBERでは従来品にはなかった先端可動対応の極細径を実現。この細径と高性能先端可動により精密で正確な検査を可能にし、作業者の負担を軽減します。正確なジャッジを行うことで信頼性を高め、ビジネスをサポートします。

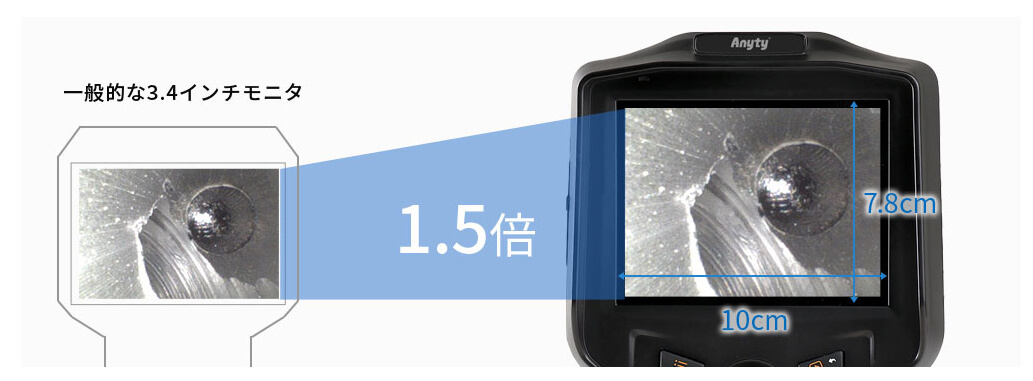

★ハンディ型内視鏡で最も大型の5.1インチモニタ搭載しています
一般的なモニターに比べて約1.5倍の大画面で危険な見落としを防ぎます
検査中、小さなモニターを見続ける目の負担は計り知れません。また、見える範囲が小さいと不具合の判断がつきづらく、検査時間が長引き効率が悪くなってしまいます。
JFIBERはハンディ型の工業用内視鏡では最も大型の5.1インチ。通常3.4インチモニタの約1.5倍の大きさで検査対象の詳細が見やすく、作業効率を高められます。

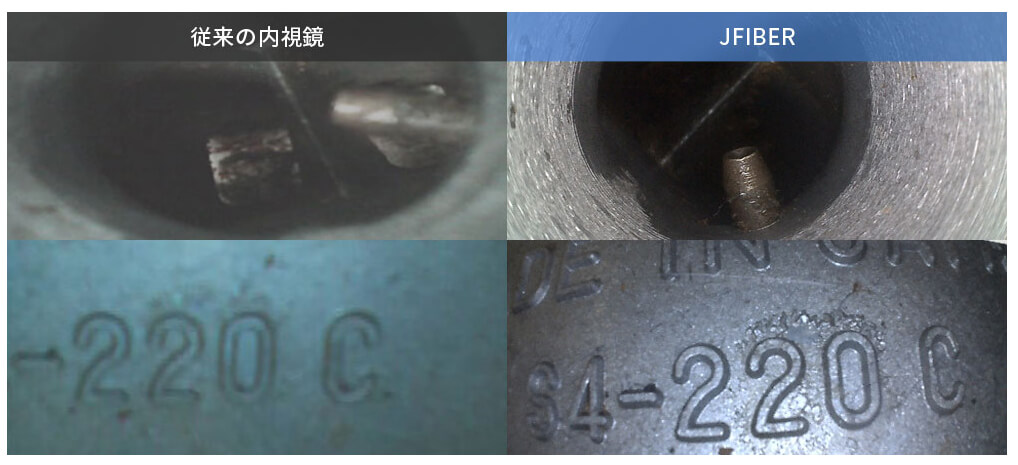

★最高画質100万画素のHDモニタで検査の質を向上します
ノイズを抑えたクリアな映像で細かなバリ、ピンポールを瞬時に特定します
従来の工業用内視鏡と圧倒的な差をつけるHDディスプレイと100万画素のカメラ解像度でノイズが少ないクリアな映像を実現しました。1つ1つの傷を細かに映し出すことができるので精密な検査に最適です。鮮明な映像なら不具合箇所の瞬時に判定でき、検査の質を向上することができます。
※カメラ解像度は先端径によって異なります。
★高画質映像をそのまま大画面に映し出せるHDMI出力対応
HDMI出力対応でクリアな映像を大画面共有できる
これまでの内視鏡は外部モニタに出力する際、アナログ出力が主なため映像が荒く見えづらいという課題がありました。JFIBERならHDMI(デジタル)出力を可能にし、鮮明な映像をモニタへ映し出すことができます。
動画や静止画の確認は本体とモニターをケーブルで接続するだけ。会議など複数人での共有や、クライアントへの説明をPCやテレビモニタで行えます。また、リアルタイム映像の出力なら大画面に映し出すことによって円滑に不具合を判断でき、検査の効率を改善します。
★直感的で簡単操作の先端可動ジョイスティック
独自に開発された長距離伝送技術で性格な曲げを実現しました
直感的でしなやかな湾曲は、検査を円滑に行うために欠かせない機能です。
JFIBERは独自に開発された長距離伝送技術で精密な動きを実現。俊敏な指元の動きも、先端まで正確に伝えます。今まで困難に感じていた複雑に入り組んだ対象物の検査も、JFIBERなら細やかな湾曲操作で思い通りに可動します。
※可動域は先端径・有効長によって変わります。

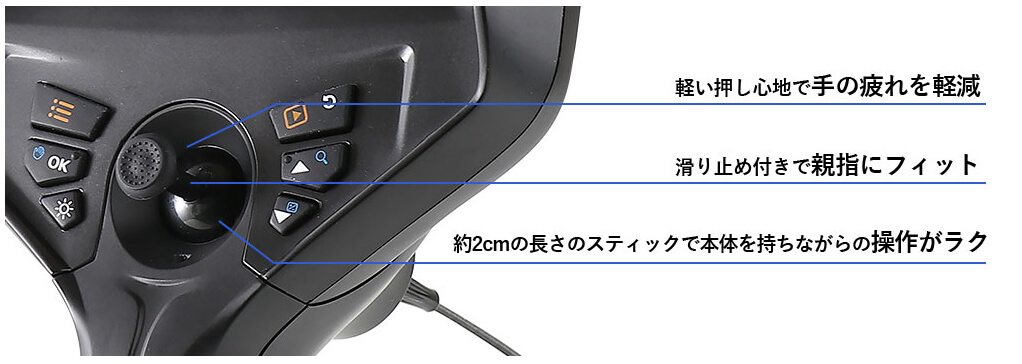

軽い押し心地のジョイスティックで作業者の負担を軽減します
操作しづらい可動式の内視鏡でストレスを抱えていませんか?見えない場所の点検では、操作性次第で作業負担は大きく変わってしまいます。
JFIBERのジョイスティックは、他製品と比べ軽い押し心地です。また、従来のダイヤル式の内視鏡と違い、スティック式なら直感的に操ることができ、作業者の疲労やストレスを軽減します。
Φ2.8mm～Φ6.0mmは4方向可動(Φ2.2mmは2方向可動)
※先端径・有効長によって可動範囲が異なります。
★映像ロック機能やズーム機能で円滑な操作をサポートします
精密な点検も可能にする映像ロック機能です
点検中に不具合箇所を見逃さないために、注意深く観察する必要があります。 JFIBERは点検中の映像を一時停止することができる映像ロック機能搭載しています。撮影し再生する手間なく、ボタンを押すだけで点検映像を止めてじっくり確認し判断することができます。

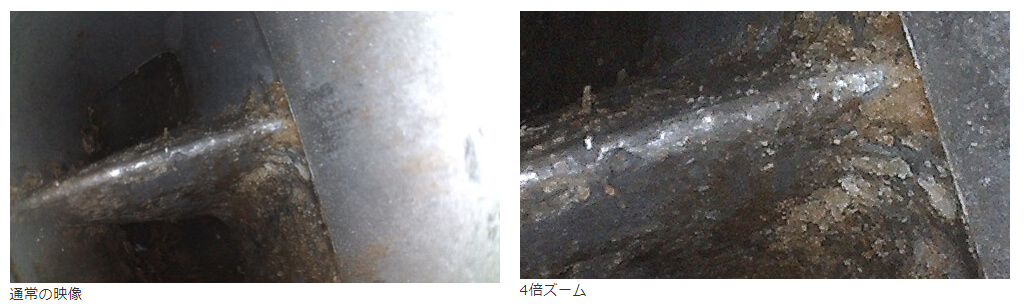

小さい傷も拡大して確認できる最大8倍のデジタルズーム機能
小さな傷やバリを検査したいときはデジタルズーム機能が便利です。ボタンを押すだけで、モニタサイズの変更とデジタルズームを行います。
フルサイズ→ワイド→ズーム×8→ズーム×4→ズーム×2の順に変更します。
※ズームした状態での撮影はできません
9段階の調光機能で最適な明るさに設定できます
細やかな9段階調光機能で検査環境によって最適な明るさを選べます。調光はモニタ下部のボタンで操作し、現在設定の明るさをモニターに表示される数値で確認できます。
一度に広範囲を確認できる視野角90°/100°
工業用内視鏡の視野角は45～80°が一般的です。
このJFIBERは90°または100°の視野角で一度に広範囲を確認できます。作業スピードが向上します。
★高性能カメラで過酷な環境にも耐えうる性能を発揮します

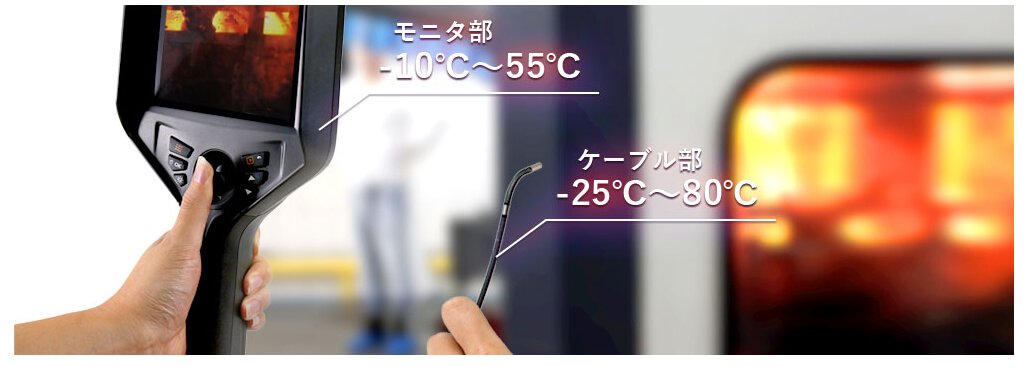

従来の内視鏡よりも高い最大80℃の高耐熱設計
60℃前後の耐熱温度が一般的な従来の内視鏡の中で、JFIBERのケーブル部分の耐熱温度は-25～80℃と、高耐熱を誇ります。モニターにも-10℃～55℃の耐熱性を備えているため、温度が高い機器のメンテナンスなど、さまざまな現場で使用することができます。
挿入部IP67の防水性能で安心して水場での作業が行えます
JFIBERは挿入部にIP67の防水性を発揮。排水口、水道管の検査などで水にぬれても安心です。
IP67(挿入部):規程の圧力、時間で水中に沒しても水が浸入しません。粉塵の侵入が完全に防護されています。
摩擦耗性、堅牢性を兼ね備えたケーブル
内部状況がわかない場所で使用することが多い内視鏡は、汚れや障害物などでケーブルを傷めてしまう可能性があります。
JFIBERのケーブルは耐摩耗性、堅牢性を兼ね備えた「タングステン」を採用しています。過酷な環境でも耐えることができ、長く使用できます。
★画像補正機能で検査の正確性を向上します

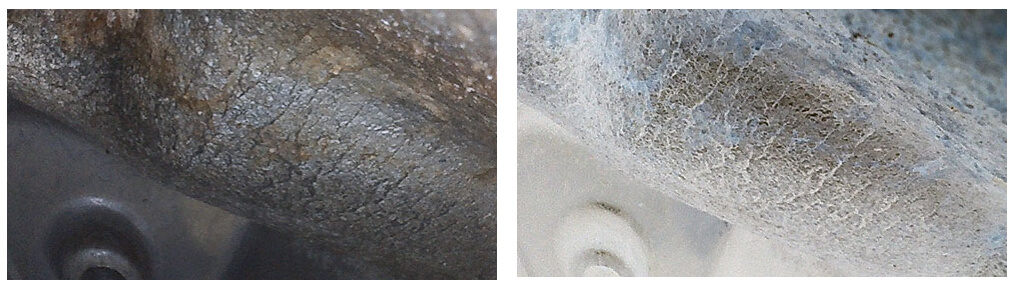

傷や亀裂、バリが今まで以上に見つけやすいネガ反転機能
傷や亀裂、バリ等が見つけやすいネガ反転機能なら、より細やかで正確な検査を可能にします。また、ネガ反転機能の他にモノクロモードや、自動・固定が選べるホワイトバランス機能を搭載しています。充実した補正機能を搭載したJFIBERなら今まで見づらいと感じていた内視鏡検査の常識を覆します。
金属の反射を抑えるロシュツ補正機能で見やすさを向上します(Φ3.9mm/Φ6.0mmのみ)
露出補正機能は金属や研磨面などの点検に便利な機能です。ボタンを押すだけで露出を手動で調整。-2～+2の範囲で調整可能です。空洞の内観検査にも露出機能があれば明るさを保つことができます。
※露出機能は3.9mmおよび6.0mmモデルのみの機能です。
簡易計測や中間点の確認に便利なスケール機能
検査する被写体のサイズを測りたいときや、中間点を確認したいときには十字スケール機能が便利です。リアルタイムで映像を見ながら大まかなサイズを知ることができ、ボタンを押すだけで表示・非表示が選択できます。
常に見やすい位置を保持できる、360°画像回転機能を搭載
画像回転機能で360°見やすい向きに映像を回転して表示することができます。回転はボタンを押すだけです。検査を快適に進めるには欠かせない機能です。
★ケーブル・本体分離式ならメンテナンスコストを抑えられます
修理コストを軽減することで長期的な使用をサポートします
従来の工業用内視鏡ではモニター・ケーブル部が一体となっているタイプが多く、ケーブル部のみの故障でもトータルの修理費用が膨れ上がることがありました。JFIBERはΦ2.8mm以下モデルでは初、カメラケーブルユニットとモニタを分離が可能です。メンテナンス時のコストを抑えユーザーの負担を軽減します。長期的な使用をサポートします。
※お客様自身では分離できません。

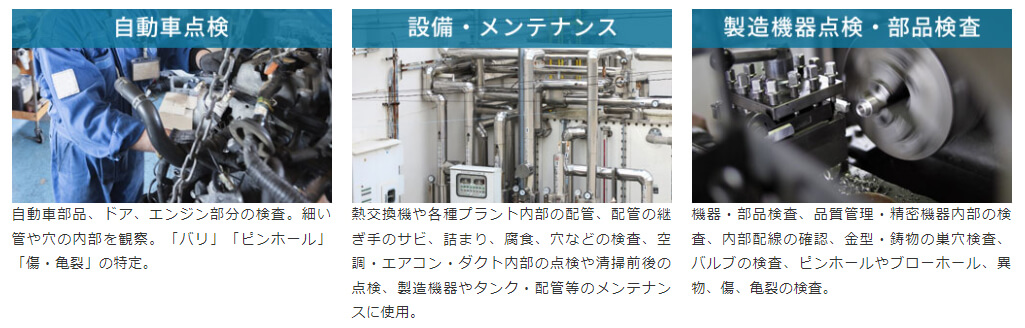

★機械の内部点検や品質検査に先端可動式工業用内視鏡が活躍します
作業効率を上げたい、品質を向上させたい、点検費用を削減したいなどの内観検査に関するお悩みを解決します
先端可動式工業用内視鏡JFIBERは自動車・航空・鉄道・船舶業界、製造業界、設備点検、建設業界など幅広く活躍できる高性能上位モデルです。機械の内部点検などのメンテナンスや品質検査で活躍します。
■自動車点検
自動車部品、ドア、エンジン部分の検査。細かい管や穴の内部を観察。「バリ」「ピンポール」「傷・亀裂」の特定ができます。
■設備・メンテナンス
熱交換機や各種プラント内部の配管、配管の継ぎ手のサビ、詰まり、腐食、穴などの検査、空調・エアコン・ダクト内部の点検や清掃前後の点検、製造機器やタンク・配管等のメンテナンスに使用します。
■製造機器点検・部品検査
機器・部品検査、品質管理・精密機器内部の検査、内部配線の確認、金型・錆物の巣穴検査、バブルの検査、ピンポールやブローホール、異物、傷、亀裂の検査ができます。

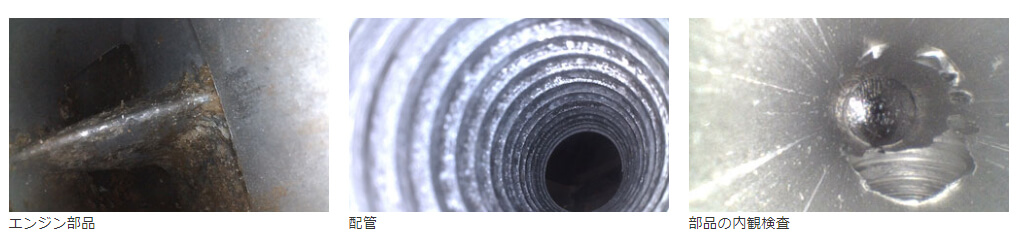

実際の撮影画像

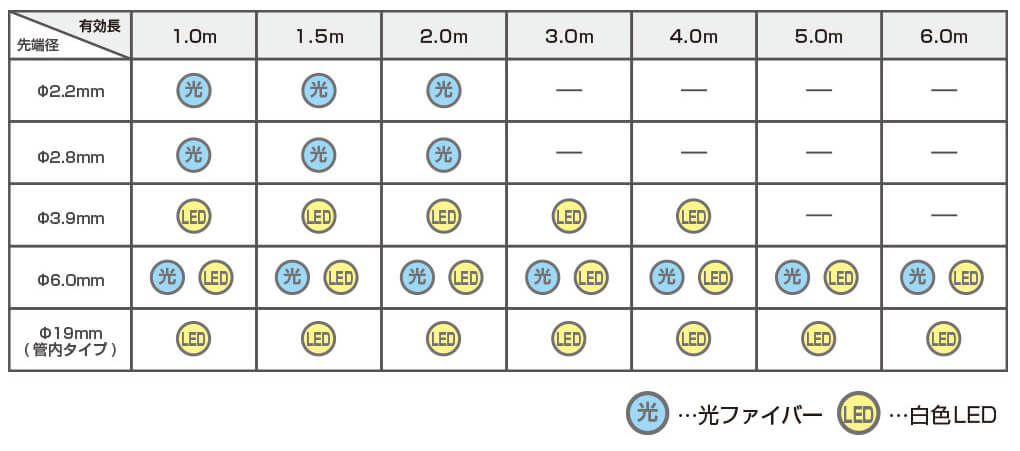

★JFIBERシリーズケーブル一覧
JFIBERシリーズは超極細Φ2.2mmからΦ6.0mmまでの先端径、最大有効長6mの充実したラインアップで取り揃えています。 径によって仕様が異なります。
ドラム管の内部監察に適したΦ19mmの管内検査カメラ
JIFIBERシリーズにはΦ19mm・有効長1m～3mの管内検査カメラがあります。 先端可動式でドラム缶の内観検査におすすめです。
★付属品一覧
・JIFIBER本体
・MicroSDカード(テスト用)
・カードリーダー
・USBケーブル
・HDMIケーブル
・充電器
・充電池x2
★先端可動式工業用内視鏡JFIBER 製品動画
≪仕様≫
| モニター | 5.1型 |
| モニター解像度 | 1280x960 |
| カメラ | 1/9型CMOS |
| カメラ解像度 | 100万画素 |
| 先端外径 | 6.0mm |
| カメラケーブル有効長(約) | 1.0m |
カメラ可動範囲(約)
| 170°±10° ※1
|
| 焦点距離(約) | 10～100mm |
視野角(約)
| 90° |
| 光源 | LEDx6
調光:OFF+9段階
※光ファイバーモデルあり |
| 静止画サイズ | JPG:1280x720 |
| 動画サイズ | MOV:1280x720(30fps) |
| 保存媒体 | MicroSDカード(最大32GB) |
| インターフェース | HDMI出力 |
| バッテリー | DC7.4V 2200mAh |
| 使用時間(約) | 2時間 ※平均時間です |
| 充電時間(約) | 5時間 ※平均時間です
|
| 防じん・防滴 | 挿入部:IP67 |
| 動作温度 | 挿入部:-25℃～80℃
モニタ:-10℃～55℃ |
| 重量(約) | 810g ※1mモデル |
寸法(約)
| 325x160x90mm
※カメラケーブルは含まない |
※1
可動範囲は製品出荷時の合格基準であり、購入後に使用したもの、または時間が経過したものはこの基準に含まれません。
