世界シェアNo.1 レーザー専門メーカGSSI社
正確なコンクリート内部探査業務!!
・コンクリート建造物の拝金・空洞探査
(耐震補強工事、トンネル厚、内部空洞、電線管、橋梁シース管探査等)
高分解能探査機(深度300mmまで)
★「SIR-EZ HR」は鉄筋コンクリート構造物内の密集鉄筋や配管・空洞やジャンカ等の位置と深さを正確に探査可能です。

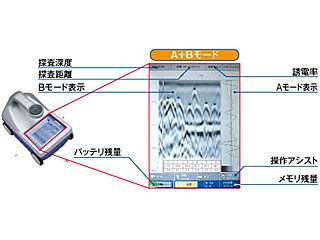

また、通常の2D断面表示に加え、本体画面にX線の様な3D可視化表示も容易な一体型レーダ方式の内部探査機です。
→従来機では分析判定出来なかった、密集した配筋・電配管を更なる高周波技術の向上による多重反射波抑制(偽像)を図ることで探査可能となりました。真にプロフェッショナルが使用するに相応しい高精度内部探査機です。
≪特長≫
■高周波技術で高分解能

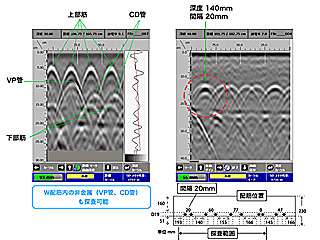

密集配筋・配管の水平分解能を大幅改善、弊社従来機比 約60%改善(深度100mmでピッチ間隔14mmも容易に目視確認可能)更に高深度300mm以上を実現!
多重反射波が極めて少ない鮮明画像が得られます。
■いつまでも最新装置で使用可能
性能・機能のバージョンアップがソフトウエア(SDカード)で自由自在に更新可能(バージョンダウンも可能)
■高密度探査モード
探査距離1?当たり8Scan(パルス発射数)の高密度探査が可能、密集鉄筋・配管を更に分解(1.25mm毎に探査)
■自動深度補正機能(ADC)

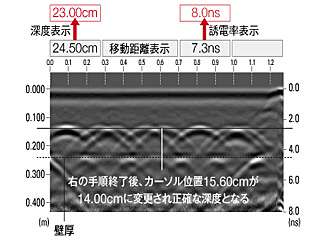

再生時、自動で正確な かぶり厚 を算出し含水率の影響が無い優れた精度で深度を補正します。(自動比誘電率測定)
■自動感度調整機能(AGC)
測定中や再生時に自動で感度調整が一瞬に行え、理想的な探査画像が得られます 。

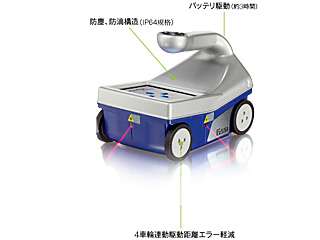

■先進の防塵・防滴キャビネットを採用(IP64規格※)
過酷な使用に耐え得るキャビネットを新たに開発。粉塵や雨天等の環境の悪い現場でも安心して使用可能。
■美しい5.7インチTFT高精細液晶ブライトコントロール4段階切り替えで、日差しの強い環境やうす暗い環境でも鮮明に画面表示ができます。

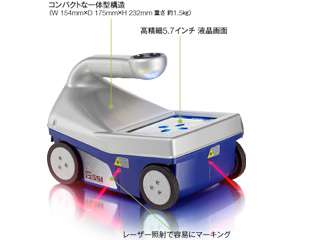

■コンパクト一体型の送受信ユニット
コンパクトでワンボックス型のキャビネット送受信ユニットの採用で、現場での作業効率向上が期待できます。
=三種類の測定設定=
・壁厚みなどでの深度校正
・自動誘電率機能
・測定者の経験値→「壁厚みなどでの深度校正」、「自動誘電率機能」の設定により、測定者の経験値やカンに頼ることなく正確な誘電率の測定が可能です。

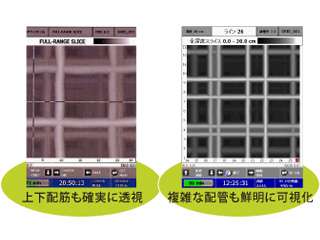

オプションソフト 3D可視化ソフト 『3D Viewer』
￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
・SIR-EZ本体で3D表示が可能。
・透視画像とスライス画像がリアルタイム表示できる。
・ソフトウェアバージョンアップを無料サポート※
・フォトプリンタを使えば現場でもプリントアウトできる。
*4センチ単位でのスライス表示が可能ですので、より正確な測定が行なえます。
3D Viewerを使用すれば、SIR-EZ HR本体で3D表示が可能となり、現場での作業効率が大幅にアップするでしょう。
SDカード方式なので、フォトプリンタを使用して、その場で鮮明な3D表示画像をプリントすることもできます。 JPEG形式での保存ができ、パソコンへも容易に取り込めます。
オプションソフト 報告書作成 『レポートエディタ』
￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
・ストラクチャスキャンSIR-EZシリーズのデータ読込・処理
・地表面位置のアジャスト・深度/水平位置スケールの変更
・Aモード表示とポイント指定(1データごとに無制限にポイント指定が可能)
・設定値の変更(GAIN・誘電率・表示サイズ)
・ポイント指定位置の削除・変更機能やポイント表の貼付
・表示色の設定(カラー・白黒)Aモード波形振幅の変更
・ターゲット間の平均距離・平均被りの自動計算
・任意の切出しデータをポイント指定・印刷実行
・複数の探査データを一括編集可能
・報告書雛形を作成し、登録可能
・探査開始場所が同じ3つの探査データを同時に解析可能
・読み込んだデータの縦横比を任意で拡大・縮小可能
・測定場所ごとに発生するノイズを除去し、画像を鮮明に
・深さ方向を5層に分け、感度を上げたい深さだけを任意で調整可能
・金属・非金属のカラーを分けてマーカーを打つことができる
・鉄筋間隔・平均かぶりなど、必要な情報を自動計算

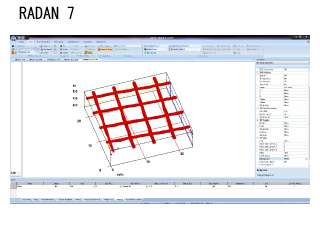

オプションソフト 解析ソフト 『RADAN 7』
￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
・3D可視化表示
・データ処理(回転、縮小、拡大など)
・X・Y・Z各断面
・コア抜きシュミレーション

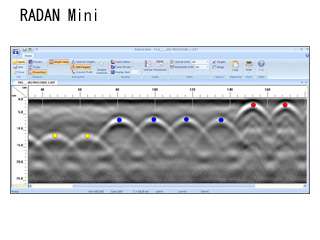

オプションソフト 解析ソフト『RADAN Mini』
￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
・マイグレーション処理
・フィルター処理
・誘電率の変更
・ゲインの変更
・スタッキング処理
・示色・階調変更
≪商品仕様≫
| 測定方式 |
電磁波レーダ方式 |
| 測定対象物 |
鉄筋、塩ビ管、電線管、空洞等 |
| 測定深度 |
2〜400mm |
| 平行方向幅射間隔 |
ノーマル測定 2.5mm 高密度測定 1.25mm |
| 推定水平分解能力 |
カブリ:ピッチ=1:0.14以上(例:配筋深度10?で14?以下判定可能) |
測定距離
(1回の走査) |
20m |
| データ保存量 |
SDカード2GB(4,800m)8GBまで対応
EZ本体内蔵メモリ 約2,800m |
| 主な機能 |
自動ゲイン機能、自動深度補正機能、 オートターゲット、表示配色変更、
スクロール機能 |
| 最大走査速度 |
40cm/s(速度アラーム機能付き) |
| 画面表示配色 |
白黒 3パターン カラー 2パターン |
| 電源 |
バッテリー駆動(3時間但しLED低照度) |
| 外部接続 |
PC(専用ソフト必要/USB接続) |
| メモリ形態 |
SDメモリカード |
| 寸法 |
154(W)×175(H)×232(L)mm |
| 重量 |
約1.5?(バッテリー装着時) |
| PC用報告書ソフト |
レポートエディタ(オプション) |
| 解析ソフト |
RADAN Mini RADAN7(オプション) |
| 備考 |
アンテナ・制御PC・表示部一体型レーダ |
(標準製品構成)
本体装置、バッテリ(落下防止用ロック付) 1個、充電器 1セット(ACコード付)、収納ケース 1個、落下防止用ストラップ 1本、取扱説明書CD、原理マニュアルDVD、校正証明書資料
(オプション構成)
3D可視化ソフト【EZ Viewer】、報告書作成ソフト【レポートエディタ】、解析ソフト【RADAN7】・【RANDAN Mini】、予備バッテリ、予備充電器、グリッドシート、遮光フード、画面保護カバー、小型収納ケース、車高UP用大型車輪キット(標準サイズ×4、大型車輪サイズ×4)
※こちらの商品はお支払方法銀行振り込みまたはU分割のみとなります。
注文フォームへ
