TOP-UP　インサートクリップ　シングルタイプ　ESS18

軽量物施工にコストと時間をかけすぎていませんか?
インサートクリップなら施工スピード5倍が利益を生む!!

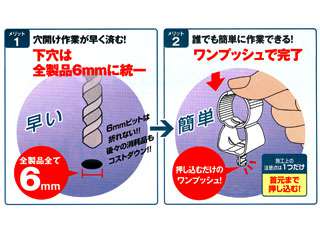

メリット1
穴あけ作業が早く済む!
下穴は全製品6mmに統一

メリット2
誰でも簡単に作業できる!
押し込むだけのワンプッシュで完了

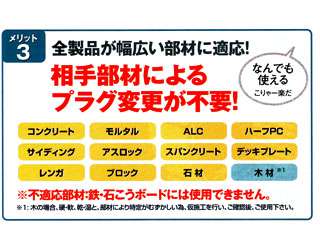

メリット3
全製品が幅広い部材に適応!
相手部材によるプラグ変更が不要!
コンクリート・モルタル・ALC・ハーフPC・サイディング・アスロック・スパンクリート・デッキプレート・レンガ・ブロック・石材・木材
※不適合部材:鉄・石こうボードには使用できません。

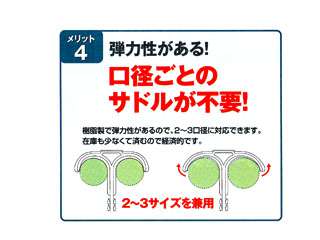

メリット4
弾力性がある!
口径ごとのサドルが不要
樹脂製で弾力性があるので、2〜3口径に対応できます。
在庫も少なくて済むので経済的です。

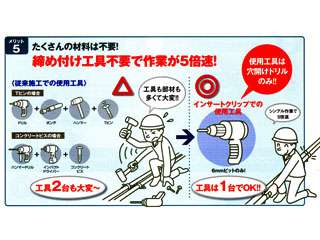

メリット5
たくさんの材料は不要!
締め付け工具不要で作業が5倍速!
従来は工具が2台以上必要でしたが、使用工具は穴開けドリル・6mmビットのみでOK!

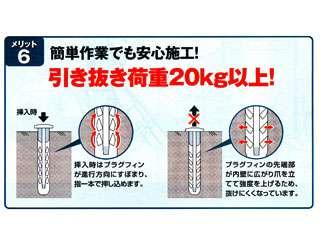

メリット6
簡単作業でも安心施工!引き抜き荷重20kg以上!
挿入時はプラグフィンが進行方向にすぼまり、指一本で押し込めます。
プラグフィンの先端部が内壁に広がり爪を立てて強度を上げるため、抜けにくくなっています。

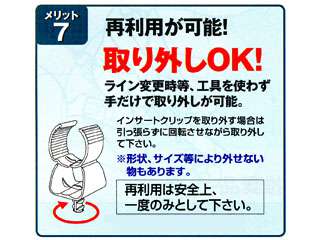

メリット7
再利用が可能!取り外しOK!!
ライン変更時等、工具を使わず手だけで取り外しが可能
インサートクリップを取り外す場合は引っ張らずに回転させながら取り外してください。
※形状、サイズ等により外せない物もあります。
　再利用は安全上、一度のみとしてください。


---

管とケーブル兼用型

引っ掛けるだけの簡単施工!!
幅広い用途に使用できるシングルタイプ

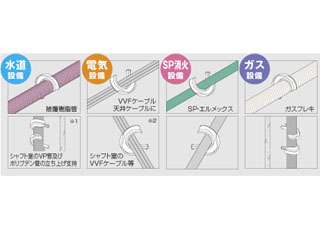

■床、壁、天井等のパイプ、ケーブルの支持をします。

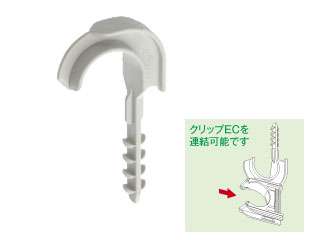

■ESSとECを連結する事でケーブルとパイプを同時に支持が可能です。



ESSは左右交互取り付けることで、部材が外れにくくなります。


ESSは狭くて暗いシャフト室でのケーブル・パイプ等の施工に最適です。

口径が大きい物、反力が大きい時は2〜3ヶ飛ばし逆側から1ヶ所施工する事で更にしっかり留ります。


◇仕様

品番	仕様			サドル別適合
	適合外径	挿入深度(mm)	許容荷重(kg)	被覆樹脂管		サヤ管	CD管	PF管	VVF　2x2mm	ガスフレキ
				保温5mm	保温10mm
ESS18	15〜21	30以上	3	-	-	16	14・16	14・16	3束	8・10・15
ESS22	21〜26	30以上	3	10・13	-	18・22	16・22	16	4束	15・20
ESS28	27〜34	30以上	3	13・16・20	10・13・16	22・25・28	22・28	22	6束	25
