マーベル　ブラインドリベット　AS-41

豊富なサイズで広範囲の作業をカバー!

●一般板金作業・冷暖房ダクト工事・建築・サッシ・内外装区叔父に広く使われています。

アルミニウムフランジ
スチールシャフト

品番 AS-41
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 4.5

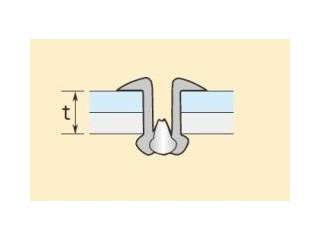

カシメ厚t 1.0〜1.6
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-42
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 6.0
カシメ厚t 1.6〜3.2
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-43
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 7.7
カシメ厚t 3.2〜4.8
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-44
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 9.2
カシメ厚t 4.8〜6.4
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-45
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 10.8
カシメ厚t 6.4〜7.9
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-46
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 12.4
カシメ厚t 7.9〜9.5
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-48
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 16.0
カシメ厚t 9.5〜12.7
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-410
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 19.2
カシメ厚t 12.7〜15.9
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-412
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 23.8
カシメ厚t 15.9〜19.1
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本

品番 AS-414
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 27.1
カシメ厚t 19.1〜22.2
剪断強度 0.9kN(90kgf)
引張強度 1.4kN(140kgf)
入数 1,000本
