座掘り機能付きで土台や梁にも座掘りができる座金です。
ギヤ形状の専用ビットが座金をしっかりキャッチし、安定した締め付け作業が行えます。
<特長>

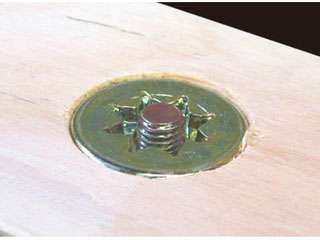

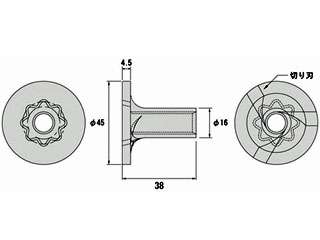

・座掘り機能(切り刃)が付いている為、金物の締め付けと共に材を削り、金物を材にフラットに収めることができます。
・フラットな形状により締め付け時間の短縮が図れます。
・座掘りにより生じる木材の断面欠損を抑制します。
・ギヤビットが座金に空いている孔(ギヤ形状)をしっかりキャッチし、安定した締め付け作業が行えます。

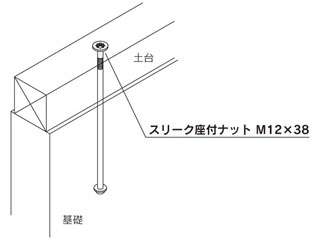

・基礎における引張り力を受ける座金としての使用だけでなく、梁に羽子板ボルト等を止めつける際のせん断力を受ける座金としてもご使用いただけます。
<注意点>
・座金の耐力を発揮する為、土台のボルト孔はφ18で加工することを推奨いたします。

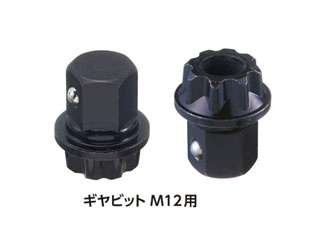

・締め付けの際は専用ビット「ギヤビットM12用」をご使用ください。
・施工の際、あらかじめ本体をアンカーボルトに手で3山程度掛けてください。
掛かりの少ない場合、ネジ山を破損する恐れがあります。
・インパクトレンチは最大締付けトルクが294N・m(3000kgf・cm)程度のものをご使用下さい。
・本体はボルトのネジに15mm以上掛かるようにしてください。これより少ない場合、本来の耐力を損なう恐れがあります。
・木材によっては座掘りがしにくい場合もありますので、ご注意ください。
<仕様>
材質 JIS・G3505 SWRCH6A相当
表面処理 クロメート:JIS・H8610 Ep-Fe/Zn 5/CM2
試験機関 (財)建材試験センター 受付第10A0629号
※専用ギヤビットは50個毎に1個付いています。
