MAX　RB-400T-E-B2C/1440A　鉄筋結束機

鉄筋結束機　RB-400T-E-B2C/1440A


■ツインタイヤ機構

2本のワイヤで、結束スピード130%アップ※D10×D10を結束した場合、RB-399Aは3周巻
「ツインタイア」は2本のワイヤを同時に送り、ねじることで結束スピードを130%にアップ。
迅速な作業を可能にし、結束力も大幅に強化しました。さらに、今まで以上に多くの結束径に対応。
最小D10×D10から最大D13×D13×D25まで、対象鉄筋径が大幅に広がりました。


■引き戻し機構

送ったワイヤを引き戻すことで、結束力を1.5倍にアップ※MAX従来機比較
結束時にワイヤが輪をつくり引き戻すことで、鉄筋をしっかり引き寄せ結束力アップ。
緩みやすい壁や柱での鉄筋作業もスムーズに行え、ワイヤの無駄も無くしました。
ムダの無い最適ワイヤ量を実現。
ワイヤを引き戻すことにより、太さ・形状に合わせた最適のワイヤ量で、効率的な結束を可能にします。


■先端折り曲げ機構
従来機に比べミミの高さを半減
コンクリートのカブリ厚が少ない現場にも対応。
カットしたワイヤの先端を折り曲げることで、ミミの高さを12mmに半減。
コンクリートのカブリ厚が少ない現場や、プレキャスト工場での使用も可能になりました。
さらに、1充電あたりの結束数の増加、先端差込口を広くするなど、従来の設計を一から見直し、
徹底的に現場での使いやすさを追求しました。
建築・土木鉄筋業者、住宅基礎業者、プレキャストコンクリート工場などに向けて提案していきます。


「ツインタイヤ」が、
結束を変えてゆく・・・

■作業効率が変わる。
・1充電あたりの結束数が約4000回にアップ。※JP-L91440A使用時
　(RB-399A 3周巻時は約2600回)
・タイワイヤ1リールあたり結束数は約2倍に大幅アップ。
　リール交換頻度が減り、作業効率は大きく向上します。
　(D13×D13結束時、RB-399A3周巻、1リールあたり結束回数120回)

■使いやすさ変わる。
先端差し込み口を広く、アームを細くして、
結束したい場所を狙いやすいデザインになっています。

■調節のしやすさが変わる。
「ツインタイア」は、調節ダイヤルもさらに工夫。
必要な結束力に応じて6段階の調節が可能です。


POINT1
人間工学に基づいた快適な操作性の追求

人間工学に基づく快適な操作性を実現させました。腰を曲げずに結束できるため、
腰部椎間板圧縮力、筋肉活動量による消費カロリー、作業時間を大幅低減。働き方に改革をもたらします。


POINT2
RB-440T-E特長

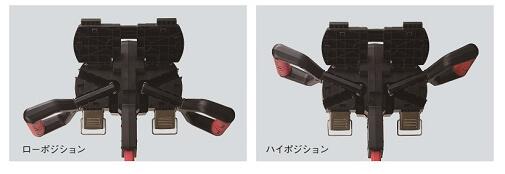

ツインハンドル
両手で持つから安定操作。身長に応じて高さも2段階。
両手で持つことで、腕への負担を軽減しながらブレを低減し、安定した操作性を確保。
ハンドルの高さは2段階に調節できます。また、バッテリーを手元に配置することで、快適な操作性を実現しました。

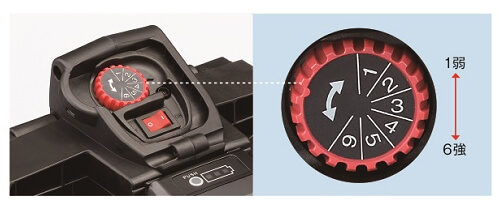

結束力調整ダイヤル
結束力調整は、手元で楽々。


­コンタクトスイッチ方式
鉄筋に当てるだけで、簡単・正確に結束。
結束ポイントにアームを当てるだけで、自重でコンタクトスイッチが押され、結束されます。

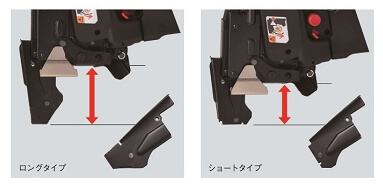

アームアタッチメント
鉄筋の高さに応じて、2種類からセレクト。
床面からコンタクトスイッチに当たるまでに距離(クリアランス)に応じて、2種類からお選びいただけます。

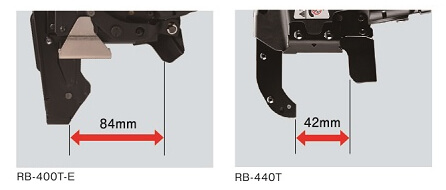

ワイドアーム
2倍の幅で、結束部を外さない。
アーム間口は従来の2倍に。アームをのぞき込まずに正確な結束が可能です。


ワイヤ詰まりセット
ワイヤ詰まりも、電源OFF/ONで簡単リセット。
ワイヤ詰まりの際は、電源をOFFして再度ONするだけ。
詰まったワイヤを自動的にカットします。


POINT3

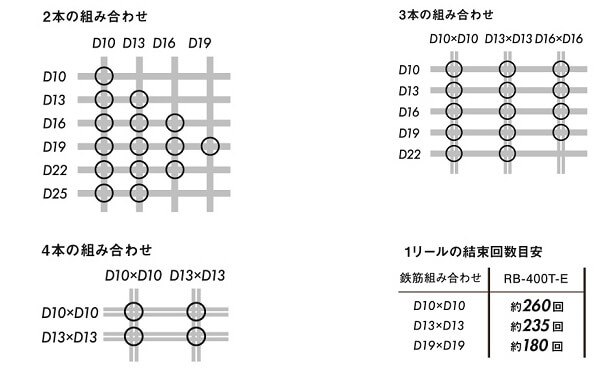

鉄筋組み合わせ一覧




≪仕様≫
メーカー1年保証付

高さ322×幅408×長さ1100mm
質量4.6kg

1回結束時間
0.7秒以下(D10×D10の満充電時)

1充電当たりの結束数
JP-L91440A装着時:4000回
JP-L91415A装着時:1500回

使用電池パック:JP-L91440A、JP-L91415A
対象鉄筋:D10×D10～D19×D19


≪付属品≫
リチウムイオン電池パック(JP-L91440A×2個)、充電器(JC-925A)、六角棒スパナ2.5、
取扱説明書、保証書、キャリングケース、アームアタッチメントS


≪使用可能ワイヤ≫
MAX　TW1060T(JP)　タイワイヤ
MAX　TW1060T-EG(JP)　タイワイヤ(亜鉛メッキ線)
MAX　TW1060T-PC(JP)　タイワイヤ(ポリエステルコート線)
MAX　TW1060T-S(JP)　タイワイヤ(ステンレス)
