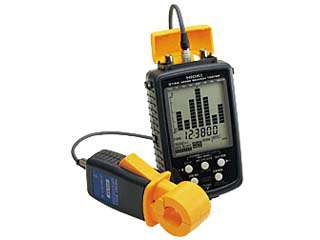

日置電機　ノイズサーチテスタ　3144

通信線・電源線のノイズを非接触電圧センサで探索

・周波数帯域別のノイズレベルを、レベルメータでリアルタイム表示
・電圧クランプセンサでコモンモードノイズを測定
・測定データと時刻データをMax. 64,000 個内部に記録
・本体にメモリを搭載、USB でPC へデータ転送


<基本仕様>(確度保証期間 1年)

入力部 9741専用入力端子, BNC入力端子(9741優先)
測定レンジ × 1レンジ 0dBV(1V) f.s.(0dBV〜-30dBV)
× 10レンジ -20dBV(0.1V) f.s.(-20dBV〜-50dBV)
周波数帯域 500Hz〜30MHzを1k/15k/70k/250k/1M/3M/20MHzの7帯域に分離(固定)
検出方式 実効値変換
確度 ±1.5dBV(500Hz〜1MHz未満), ±2.0dBV(1MHz〜30MHz)
モニタ機能 7帯域の電圧レベルをレベルメータ表示(2.5dBV分解能)
ロギング機能 設定した記録間隔ごとに測定データと時刻を内部メモリに保存, 記録データ数は最大64,000(8ブロック×8000データ)
記録間隔 1/2/5/10/20/30秒, 1/2/5/10/20/30/60分
出力機能 波形モニタ: 入力信号を出力抵抗50Ωで電圧出力, 検出信号の包絡線をイヤホンでモニタ可能
インタフェース USB 1.1(内部メモリの記録データをPCへ転送)
電源 単3形アルカリ乾電池(LR6)×6, 連続使用時間:5h, または
ACアダプタ 9445-02: 定格電源電圧AC100〜240V, 50/60Hz
寸法・質量 98W × 179H × 46Dmm, 430g(電池含まず)
付属品 クランプオン電圧センサ 9741×1, 携帯用ケース×1, PCアプリケーションソフトCD-R×1, USBケーブル ×1, ストラップ×1, ACアダプタ 9445-02×1, イヤホン×1, 単3形アルカリ乾電池(LR6) × 6


<9741基本仕様>(確度保証期間 1年)

センサ構成 静電結合型非接触電圧センサ
周波数帯域 600Hz〜30MHz(-3dB帯域)
測定可能導体径 φ 20mm
対地間最大定格電圧 AC 200V
寸法・質量 62W × 158H × 40Dmm, 260g, コード長: 1m
