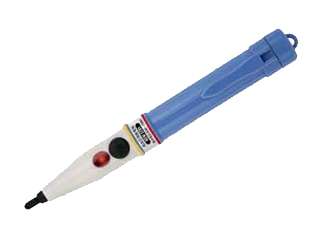

共立電気計器　高低圧用検電器　5701

・ 超小型軽量設計で携帯に便利
・ 検知部を被測定物に接触させるだけの
簡単測定
・ 検知部に導電ゴムを採用し、
ポケット携帯時も安全
・ 音と光で安全・確実に検電
・ 防滴構造IPX1(防滴I形)
・ TESTスイッチで内部回路と電池の
チェックが可能
・ 低圧から高圧までこれ1台で検電可能 (AC80V〜7,000V)



(仕様)
使用電圧範囲 AC80〜7,000V

動作開始電圧(対地電圧)
低圧(断続音光)AC80V
高圧(連続音光)AC600V(※被覆上AC3,000V)
※印は屋外用架橋ポリエチレン電線(芯線直径5mm)の被覆上から検電したときの値です。芯線直径(断面積)が大きくなると動作開始電圧が低くなります。

使用周波数 50Hz/60Hz共用

動作表示
発音: 50dB以上(発音口から1mの位置)
発光: 8.000lxの明るさの中で確認可能

使用温湿度範囲 -10℃〜+40℃、85%以下
高圧不動作距離 対地電圧AC4,000Vの電線に対して5cm以下
漏洩電流 絶縁耐力試験時に0.1mA以下
構造 IPX1(防滴I形)水滴によって有害な影響がない
絶縁耐力 AC20kV 1分間(検知子〜握り部間)
使用電池 アルカリボタン電池LR44(1.5V)×2
※電池寿命は、連続動作状態で約3時間、放置状態で約2年
外形寸法:質量 198×φ23.8mm:約50g(電池含む)
付属品 アルカリボタン電池LR44(1.5V)×2,
革ケース, 取扱説明書, 検知部(本体に取付)



※ 検知部(導電ゴム)は交換可能です。


【警告】

1. 検電するときは、安全のため保護具(絶縁ゴム手袋、ゴム長靴)を着用して下さい。
2. 検電する前に労働安全規則第352条に従い、既知電源により継続して発音発光するかどうか
検電性能のチェックをして下さい。
3. AC7,000Vを超える電圧では使用しないで下さい。
