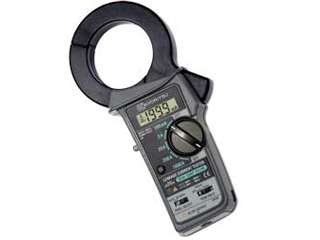

共立電気計器　KEW2413R　漏れ電流・負荷電流測定用クランプメータ

・ 歪んだ波形に威力を発揮する
真の実効値測定
・ 大口径トランスコア採用で3相一括測定が可能
・ 外部磁界の影響が極めて少ない設計
・ 高調波の影響を除去できる
周波数切換機能付
・ 2WAYアナログ出力端子装備
(AC/DC出力端子)
AC出力: ACの入力波形をそのまま出力、オシロスコープで波形観測が可能
DC出力: AC入力をDCVへ変換、記録計にダイレクト接続が可能
・ ピークホールド機能装備
(応答時間10ms, 100ms)
・ バックライト、データホールド機能装備


(仕様)
測定 範 囲 ・確度
交流電流(50/60Hz) 200.0mA/2.000/20.00/200.0/1000A
±2.5%rdg±5dgt (200mA/2/20A)
±3.0%rdg±5dgt (200A、 0〜500A)
±5.5%rdg (501〜1000A)

交流電流(WIDE) 200.0mA/2.000/20.00/200.0A/1000A
±1.8%rdg±5dgt (50/60Hz) (200mA/2/20A)
±2.0%rdg±5dgt (50/60Hz) (200A、 0〜500A)
±5.0%rdg (50/60Hz) (501〜1000A)

被測定導体径 最大φ68mm
周波数範囲 40Hz〜1kHz
アナログ出力 各レンジの最大値に対してAC/DC200mV (1000Aレンジは100mV)
クレストファクタ
(波高率) 3.0以下
耐電圧 AC3700V/1分間

適合規格
IEC 61010-1 (JIS C 1010-1) CAT.III 300V 汚染度2
IEC 61010-2-032 (JIS C 1010-2-32)
使用電池 006P(角型9V)×1　※連続使用可能時間　 約60時間
外形寸法 250(L)×130(W)×50(D)mm
質量 約600g (電池含む)

●付属品
・9094(携帯用ケース)
・006P(角型9V)×1,取扱説明書
