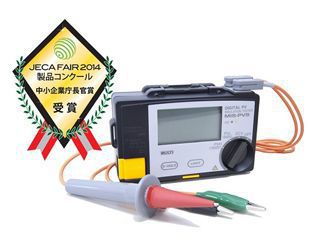

太陽電池パネル対応絶縁抵抗計　MIS-PVS
(絶縁劣化箇所判別機能付)

太陽光発電に対応した絶縁抵抗計。

■特徴
≪太陽光発電対応≫
太陽電池パネルが発電中でも安全・正確に測定可能。
P-N相を短絡する必要がないので作業効率アップ

≪交流電路で使用可能≫
従来のメガー同様に500V/100Vメガーとしても使えます。

≪絶縁劣化箇所表示≫
絶縁劣化があった場合、P相なのかN相なのかモジュール間の
どの箇所なのかLCD上で表示します。

≪DC電圧測定≫
DC0～999Vの測定が可能

仕様

定格測定電圧	PVL(500V)	PVH(1000V)
有効最大表示値	100MΩ	2000MΩ
中　央　表　示　値	2MΩ	50MΩ
第一有効測定範囲	0.1MΩ以上 50MΩ以下	2MΩ以上 1000MΩ以下
許　容　差	±5%以下	±5%以下
第二有効測定範囲	0.05MΩ〜0.1MΩ 50MΩ〜100MΩ	1MΩ〜2MΩ 1000MΩ〜2000MΩ
許　容　差	±10%以下	±10%以下


絶縁劣化箇所表示:絶縁抵抗値が1MΩ以下の場合に絶縁劣化箇所をLCD上に表示
直流電圧測定範囲:DC0～999V(最小分解能0.1V)
表示:3200カウント液晶表示
表示範囲:3.200MΩ/32.00MΩ/320.0MΩ/3200MΩ(4レンジオート)
最小分解能:0.001MΩ
その他機能:オーバーレンジ表示・データホールド・オートパワーオフ
バックライト・自動負荷放電機能
規格:JIS　C　1302　準拠
使用温湿度範囲:0〜40℃・80%RH以下(結露なきこと)
電源:単3アルカリ電池×6
寸法・重量:170(W)×105(D)×52(H)mm・約350g(電池含まず)
付属品:アースコード・ラインコード・本体収納ハードケース
絶縁キャップ・ベルト・単3アルカリ電池×6・取扱説明書
