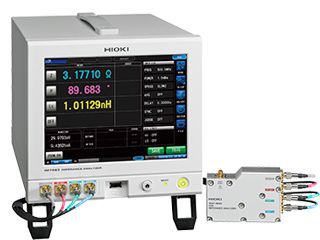

日置電機　IM7583　インピーダンスアナライザ

販売価格：1,904,500 円（税込2,094,950円）

U分割5回払いで、月々418990円でご購入できます。

金額はあくまでも目安になります。

銀行振込、代引、コンビニ決済、WEBクレジットカード決済、U分割支払いでお支払いいただけます。詳しくは支払いページをご確認ください。

当サイトの商品は全て新品です！

こちらは完売商品です。

商品詳細情報

日置電機　IM7583-01　インピーダンスアナライザ

★コンパクトな本体はハーフラックサイズ、テストヘッドは手のひらサイズ!

☆最高600MHzまでの測定が可能!

★アナライザモードで測定周波数、測定信号レベルを掃引させながら測定出来ます。

☆「DCR測定」「Hi-Zリジェクト」「波形判定」の充実したコンタクトチェック

≪仕様≫

測定モード	LCR (LCR測定), アナライザ (スイープ測定), 連続測定
測定パラメータ	Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
確度保証範囲	100 mΩ〜5 kΩ
表示範囲	Z: 0.00m〜9.99999 GΩ / Rs, Rp, X: ± (0.00 m〜9.99999 GΩ) Ls, Lp: ± (0.00000 n〜9.99999 GH) / Q: ± (0.00〜9999.99) θ: ± (0.000°〜180.000°), Cs, Cp: ± (0.00000 p〜9.99999 GF) D: ± (0.00000〜9.99999), Y: (0.000 n〜9.99999 GS) G, B: ± (0.000 n〜9.99999 GS), Δ%: ± (0.000 %〜999.999 %)
基本確度	Z: ±0.65 % rdg. θ: ±0.38°
測定周波数	1 MHz〜600 MHz (設定分解能100 kHz)
測定信号レベル	パワー (dBm)モード: -40.0 dBm〜 +1.0 dBm 電圧 (V) モード: 4 mV〜502 mVrms 電流 (I) モード: 0.09 mA〜10.04 mArms
出力インピーダンス	50 Ω (10 MHz時)
表示	カラーTFT 8.4 inch, タッチパネル
測定時間	最速0.5 ms ( FAST, アナログ計測時間, 代表値)
機能	コンタクトチェック, コンパレータ, BIN判定 (分類機能), パネルロード・セーブ, メモリ機能, 等価回路解析, 相関補正
インタフェース	EXT I/O (ハンドラ), USB通信, USBメモリ, LAN RS-232C (オプション), GP-IB (オプション)
電源	AC 100〜240 V, 50/60 Hz, 70 VA max
寸法・質量	本体: 215W × 200H × 348D mm, 8.0 kg テストヘッド: 90W × 64H × 24D mm, 300 g
付属品	テストヘッド ×1, ケーブル ×1, 取扱説明書 ×1, CD-R (通信取扱説明書) ×1, 電源コード ×1

商品番号	商品規格	色	定価（税込）販売価格（税込）	数量
商品番号：71694_1	商品規格：日置電機　インピーダンスアナライザ　IM7583		定価（税込）：~~オープン価格~~ 販売価格（税込）：2,094,950円
