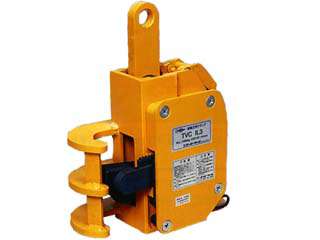

スーパーツール　Wロック式　鉄筋立吊クランプ　TVC1L3

鉄筋の横抜き防止レバー付クランプ

〜特長〜
●先組鉄筋・異形棒鋼・丸棒等を立て奉公に安全確実な吊上げ
●開放ロックはセンターリバー式でロープによる遠隔操作が可能
●遠隔操作レバーを上げることにより、同時に本体サイドの横抜け防止レバーが出てくる為、鉄筋の突き上げ等による横抜けを防止し、安全確実
●カムは特殊鋼で高周波焼入れにより、強靭で耐久性は抜群

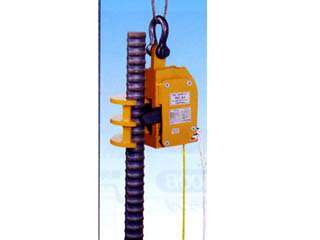

■使用例
?.遠隔操作レバーを上げるとカムが鉄筋をかみ込み、同時に横抜け防止レバーが出てきます。
?.開放の場合は、横抜け防止レバーのストッパーを引き下げておき、遠隔操作レバーに取り付けたロープを引き下げると開放ロックが掛かり、開放取外し作業が行えます。

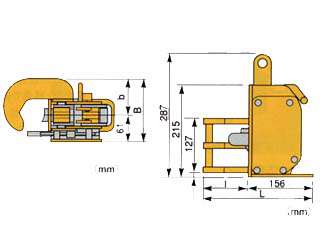

(仕様)
★TVC1L3
容量(ton):1
適用外径(mm):φ16〜41
適用鉄筋呼び:D16〜38
I:78
L:234
b:63
B:124
質量(kg):9.0

★TVC1L5
容量(ton):1
適用外径(mm):φ35〜D55
適用鉄筋呼び:D35〜D51
I:109
L:265
b:87
B:128
質量(kg):12.0
