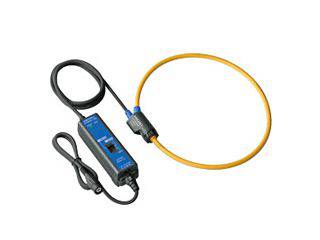

日置電機　CT9667-01　ACフレキシブルカレントセンサ


ACフレキシブルカレントセンサ

●狭い隙間や込み入った配線に使いやすいスリムケーブルタイプ(-01, -02)
●込み入った配線でもクランプしやすい形状
●5000Aまでの大電流計測に余裕で対応
●10Hz〜20kHzと良好な周波数帯域
●用途に応じて選べる、3種類の測定可能導体径
●クランプ電力計/メモリハイコーダと組み合わせて使用可能

≪仕様≫

定格一次電流	AC 5000 A/ AC 500 A
最大許容入力	10000 A連続 (45〜66 Hz, 周波数によるディレーティングあり)
周波数帯域	10 Hz〜20kHz (±3dB以内)
振幅/位相確度	±2 %rdg.±0.3%f.s. (45〜66Hz, フレキシブルループ中心部において) ±1°以内(45〜66 Hz)
出力電圧レート	5000 Aレンジ:AC 500 mV/f.s. (AC 0.1 mV/A) 500 Aレンジ:AC 500 mV/f.s. (AC 1 mV/A)
対地間最大定格電圧	AC 1000 V (測定カテゴリIII), AC 600 V (測定カテゴリIV)
電源	単3形アルカリ乾電池 (LR6) ×2　連続使用時間: 7日 (定格電力35 mVA) またはACアダプタ9445-02 (定格電力0.2 VA) または外部DC電源 DC 5〜15 V (定格電力0.2 VA)
付属品	単3形アルカリ乾電池 (LR6)×2、取扱説明書×1

	CT9667-01	CT9667-02	CT9667-03
測定可能導体径	φ 100 mm以下	φ 180 mm以下	φ 254 mm以下
使用温度範囲	-25℃〜65℃	-25℃〜65℃	-10℃〜50℃
防じん・防水性	IP54 (フレキシブルループ部のみ)	IP54 (フレキシブルループ部のみ)	-
寸法・質量	フレキシブルループケーブル径φ 7.4 mm ケーブル長: フレキシブルループ- 回路ボックス間 2 m, 出力ケーブル: 1 m 回路ボックス: 35W×120.5H× 34D　mm 280g	フレキシブルループケーブル径φ 7.4 mm ケーブル長: フレキシブルループ- 回路ボックス間 2 m, 出力ケーブル: 1 m 回路ボックス: 35W×120.5H× 34D　mm 280g	フレキシブルループケーブル径φ 13mm ケーブル長: フレキシブルループ- 回路ボックス間 2 m, 出力ケーブル: 1 m 回路ボックス: 35W×120.5H× 34D　mm 470g
