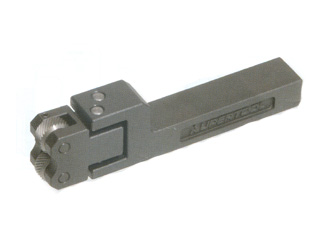

スーパーツール　KH1　転造オートスライドローレットホルダー


転造オートスライド

ローレットホルダー
KH1・2


◇取付け簡単

　・ローレット保持部の初期位置設定機構付です。
　・初期市がはっきりわかるため、自動盤、NC　施盤への装着も容易です。

◇性格な位置決め不要

　・芯ずれは、オートスライド機構により自動調芯出来ます。調芯範囲は、初期位置に対心±2.5mmです。

◇きれいな仕上がり

　・「オートスライドローレットホルダー」はローレット駒保持部が上下に移動することにより、2個のローレット駒に発生する転造力の差をなくし、均一な溝深さのローレット加工を可能にしました。


国内標準ローレット駒アヤ目用

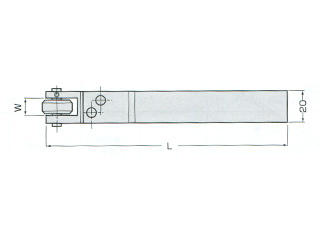

◇仕様

≪KH1≫

・W　:8

・D　:5.5

・H　:16

・L　:130

・加工範囲　:φ10〜Φ250

・適応ローレット駒　:KN12CRL〜FRL

・質量　:410g


≪KH2≫

・W　:9.6

・D　:6.3

・H　:20

・L　:147

・加工範囲　:φ10〜Φ250

・適応ローレット駒　:KN30CRL〜FRL

・質量　:580g


★付属品　:　中目(M)駒付
