AC3000Aまでの大電流が測定可能なクランプセンサ
【仕様】
■8129-01
被測定導体径:最大約φ150mm
定格電流:300A
出力電圧:300Aレンジ:AC500mV/AC300A(1.67mV/A)
1000Aレンジ:AC500mV/AC1000A(0.5mV/A)
3000Aレンジ:AC500mV/AC3000A(0.167mV/A)
確度:±1.0%rdg(45〜65Hz)
位相特性:±1°以内(各レンジの測定範囲/45〜65Hzにおいて)
耐電圧:AC5350V/5秒間
コード長/出力端子:センサ側:約2m、出力ケーブル:約1m/MINI DIN 6PIN
使用温湿度範囲:0〜50℃、相対湿度85%以下(結露無きこと)
出力インピーダンス:100Ω以下
適合規格:IEC61010-1
IEC61010-2-032
CAT.? 600V 汚染度2
外形寸法:111(L)×61(W)×43(D)mm(突起物を含まない)
質量:約410g
付属品:取扱説明書・9137(携帯用ケース)・7199(出力ケーブル1本)
■8129-02
被測定導体径:最大約φ150mm
定格電流:300A
出力電圧:300Aレンジ:AC500mV/AC300A(1.67mV/A)
1000Aレンジ:AC500mV/AC1000A(0.5mV/A)
3000Aレンジ:AC500mV/AC3000A(0.167mV/A)
確度:±1.0%rdg(45〜65Hz)
位相特性:±1°以内(各レンジの測定範囲/45〜65Hzにおいて)
耐電圧:AC5350V/5秒間
コード長/出力端子:センサ側:約2m、出力ケーブル:約1m/MINI DIN 6PIN
使用温湿度範囲:0〜50℃、相対湿度85%以下(結露無きこと)
出力インピーダンス:100Ω以下
適合規格:IEC61010-1
IEC61010-2-032
CAT.? 600V 汚染度2
外形寸法:111(L)×61(W)×43(D)mm(突起物を含まない)
質量:約680g
付属品:取扱説明書・9137(携帯用ケース)・7199(出力ケーブル2本)

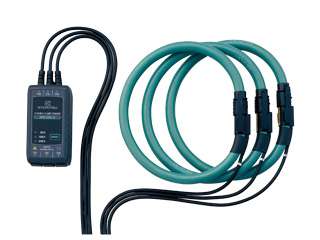

■8129-03
被測定導体径:最大約φ150mm
定格電流:300A
出力電圧:300Aレンジ:AC500mV/AC300A(1.67mV/A)
1000Aレンジ:AC500mV/AC1000A(0.5mV/A)
3000Aレンジ:AC500mV/AC3000A(0.167mV/A)
確度:±1.0%rdg(45〜65Hz)
位相特性:±1°以内(各レンジの測定範囲/45〜65Hzにおいて)
耐電圧:AC5350V/5秒間
コード長/出力端子:センサ側:約2m、出力ケーブル:約1m/MINI DIN 6PIN
使用温湿度範囲:0〜50℃、相対湿度85%以下(結露無きこと)
出力インピーダンス:100Ω以下
適合規格:IEC61010-1
IEC61010-2-032
CAT.? 600V 汚染度2
外形寸法:111(L)×61(W)×43(D)mm(突起物を含まない)
質量:約950g
付属品:取扱説明書・9137(携帯用ケース)・7199(出力ケーブル3本)
