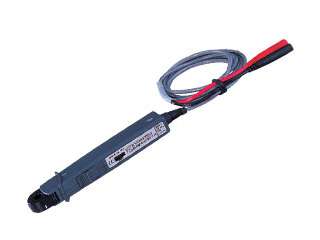

共立電気計器　8112　クランプアダプタ


AC120Aまでの電流・電圧変換器

交流専用の高周波対応電流-電圧変換器

【仕様】

レンジ	測　定　範　囲	出　力	確　度	周波数範囲
200mA	AC0〜500mA AC0〜1000mV	AC0〜500mV AC0~1000mV	±1.5%rdg±0.2mA ±3%rdg±0.4mA	50Hz〜1kHz 40Hz〜10kHz
2A	AC0〜20A	AC0〜2000mV	±1%rdg±1mA ±1.5%rdg±2mA	40Hz〜1kHz 1kHz〜10kHz
20A	AC0〜20A AC20~60A AC60〜120A	AC0〜200mV AC200mV〜600mV AC600mV〜1200mV	±1%rdg±0.01A ±2.5%rdg ±2.5%rdg	40Hz〜1kHz 50Hz〜10kHz 100Hz〜10kHz

被測定導体径:最大φ8mm
最大可能入力電流:AC200mAレンジで6A
　　　　　　　　　　　　 AC2Aレンジで60A
　　　　　　　　　　　　 AC20Aレンジで120A
適合規格:IEC61010-1(JIS　C　1010-1)　CAT.?　100V　汚染度2
外形寸法/質量:153(L)×18(W)×23(D)mm/約100g(コード含む)
付属品:9057(携帯用ケース)・取扱説明書
