シンワ　鉄骨精度測定器具7点セット　97794

<特長>

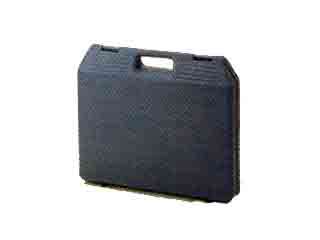

建築にも精度が求められる時代です。検査に便利な7つのゲージをコンパクトな収納ケースにまとめました。持ち運びに大変便利で、作業の能率向上・紛失防止に役立ちます。

<用途>

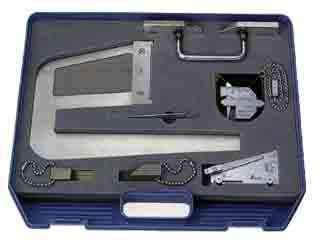

セット内容

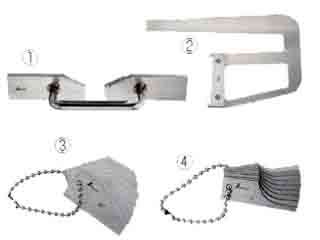

?仕口ズレ測定ゲージ:仕口ズレ(ダイヤフラムのフランジのズレ)の測定

?フランジ折れ・傾斜測定ゲージ:H型断面の直角度測定器具。ウエブを基準にしてのフランジのすきまの測定

?べベル角度測定ゲージ9枚組(30°〜50°)2.5°毎:
製作工程検査でのガス切断・開先加工でのべベル角度検査測定

?ルート間隔測定ゲージ9枚組(4〜12mm):製作工程検査でのガス切断・開先加工でのルート面検査測定

?溶接ゲージ:すみ肉の大きさ(脚長)・肉盛寸法(補強盛寸法)などあらゆる溶接用検査の測定

?テーパーゲージ(1〜15mm):T継手のすきま・重ね継手のすきま等あらゆるすきまの測定

?アンダーカットゲージ:肉盛のアンダーカットの深さの測定

<仕様>
本体サイズ:600x390x90mm
製品質量:3.5Kg
