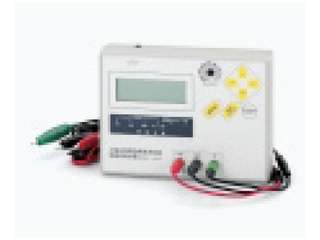

タスコ　TA458MC　直流回路絶縁診断装置


◆絶縁抵抗値の測定と絶縁劣化の判断に…

★太陽電池パネルは日中常に発電しており、従来の絶縁抵抗計で安全に
絶縁抵抗を測定するにはサージアブソーバの接地を外したり短絡用回路を設置したりなど作業に相当な手間と時間を要します。
本機は、電圧を印可しない方式を採用しているので上記のような作業が必要なく、
発電状態のまま太陽各絶縁抵抗計(MΩ)を安全かつ簡単に測定できます。
さらに、モジュール間で絶縁劣化の場合はその箇所を判別することができる
初めての絶縁診断装置です。

《仕様》
・検出方式:標準抵抗による大地間直流電圧測定
・測定項目:発電電圧(DCV)、各絶縁抵抗値(P相/N相/PN相/モジュール間)
・測定範囲:発電電圧:DC0.1~599.9V,絶縁抵抗値:0.01〜19.99MΩ
・測定精度:発電電圧:±1%rdg±10drt、絶縁抵抗値:±5%rdg
・良否の判定:各相の絶縁抵抗値1MΩ以下で赤LEDが点滅、良の時は緑が点灯
・電源:単3アルカリ電池x または ACアダプタ(オプション)
・サイズ:W190xH140xD42mm
・質量:約600g

《付属品》
・携帯ケース
・電圧取込コード 各1本(赤・黒・緑)
・取扱説明書
