共立電気計器　電源品質アナライザセット　KEW6315-01

センサとのセット品をご用意しました!

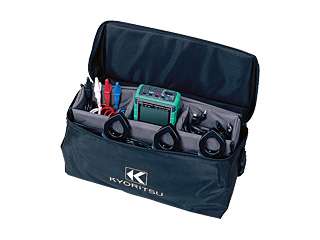

<セット内容>
センサ　8125(500A)　x3個
電圧用測定コード　7255
PCソフトウェア
USBケーブル　7219
電源コード　7169
キャリングバッグ　9125
単3乾電池　x6個
クイックマニュアル
SDカード　2GB　9326-02
入力端子プレート　x6個


---

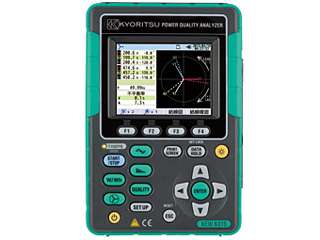

電源品質アナライザKEW 6315
スタートナビで簡単・確実に記録
電源品質・電力量をこれ1台で同時に管理

●電力・電源品質を同時記録
 電力/高調波/波形/電源品質をすべてのチャンネル(ch)
(電圧3ch、電流4ch)で同時に記録

●すぐに使えるサポート機能
 スタートナビ、結線チェック、センサ自動検出により簡単・
確実な記録をサポートします。

●より精度の高い測定を実現
 有効電力確度 :±0.3%rdg
 電圧/電流確度 :±0.2%rdg
 電源品質測定の国際規格IEC61000-4-30 Class S に適合

●PC、Android端末でモニタリング
 Bluetooth無線通信により測定値をリアルタイムでモニタリ
ング可能。データはSDカードへ保存

●多彩なセンサオプション
 各種クランプセンサ、フレキシブルセンサをご用意、
1000mAレンジから3000Aレンジまで対応

●現場で電力使用状況を確認
 トレンドグラフ、デマンド推移図により一目で確認できます。
表示部は鮮明で視認性にすぐれた3.5型カラーTFT液晶画
面を採用
簡単操作で電力・電源品質すべてを同時記録
スタートナビ
簡単・確実に記録開始
START/STOPキータッチでナビ開始。
画面表示に沿って結線・設定するだけ。
設定・解析用PCソフト付属
● 記録データからグラフとリストを1クリックで自動作成
● 複数台数の設定データ、記録データを一元管理
● 省エネ法に準じた原油、CO2
換算値をレポート形式で出力
【推奨動作環境】
OS:Windows8/7/Vista/XP
画面表示:XGA(1024×768)以上を推奨
ハードディスク:空き容量1GByte以上
その他:  CD-ROMドライブ、USBポート搭載 NET Framework(3.5以上)
※Windows
は米国マイクロソフト社の商標または登録商標です。

瞬時値
● 電流/電圧/電力等の瞬時値の平均値/最大値/最小値を
一つの画面で確認可能。
● 必要な値だけ選択して表示させる拡大表示、測定値の
変動を示すトレンドグラフにより電力使用状況が現場で
瞬時にわかります。

積算値
● 有効/皮相/無効電力量、経過時間を一覧表示。
デマンド

● 目標値に対する現在の使用電力量と予測値の割合を示す時間内推移図、最大デマンド
値と発生時刻の記録機能によりデマンド監視をサポートします。

ベクトル表示と結線確認
● 各Chの電圧と電流に対応したベクトル図、不平衡率を表示
● 結線確認機能により判定結果と結線設定に準じた理想的なベクトル図を表示(画面左
下)。どの結線が誤っているか判別できます

電源品質
機器の異常動作や破損を引き起こす要因となる、電圧ス
ウェル/ディップ/瞬停/トランジェント、インラッシュカレン
トを同時に測定、ワンタッチで各項目を抽出して表示可能

● 電圧スウェル
電力ラインの開閉器の電源投入時に突入電流が発生し、
瞬時的に電圧が上昇します。

● 電圧ディップ
モーター負荷等の起動時に突入電流が発生し、電圧降
下を発生させます。

● 電圧瞬停
落雷等により電力供給が一瞬停止状態になります。

● トランジェント・オーバー電圧(インパルス)
ブレーカ、マグネット、リレーの接点不良等により、電
圧印加の瞬間から極めて短時間で電圧の最高値(ピーク
値)まで達します。

● インラッシュカレント
モーター、白熱灯、大容量の平滑コンデンサを持つ機
器等の起動時に、一時的に流れる大電流(サージ電流)
です。

フリッカ
IEC61000-4-15に準じたフリッカ測定に対応
フリッカとはアーク炉・スポット溶接機・クレーン・掘削機のよ
うな変動負荷により電圧値の周期的な変動が発生し、照
明・パソコンモニタの不快なちらつきを引き起こす現象の
ことです。

2chアナログ入力端子
● 温度計などのアナログ信号(DC電圧)
を電力データと同時測定可能
無線通信
● Bluetoothによる
無線通信で、測定
値をAndroid端末やPCにリアルタイムで表示可能
※BluetoothはBluetooth SIG, Inc.の商標または登録商標です。
　AndroidはGoogle Inc.の商標または登録商標です。


波形
● 各Chの電圧と電流に対応
した波形を表示
● 電圧/電流軸、時間軸の
倍率を切替え可能、フル
スケール機能により最適
な倍率に調整できます

高調波解析
進相コンデンサおよびリアクトルの焼損、トランスのうな
り、ブレーカの誤作動等の原因となる高調波電流の解析
が可能
● 各Chの「電圧・電流・電力」に重畳した50次までの高調
波成分をグラフ表示、15次毎の拡大表示も可能。
● 各次の高調波含有率、実効値、位相角をリスト表示


測定ライン	単相2線(最大4系統)、単相3線、三相3線、三相4線
測定演算項目	電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電 力量、無効電力量、皮相電力量、力率、中性線電流、デマンド、 高調波、電源品質(スウェル/ディップ/瞬停、トランジェントオー バー電圧、インラッシュカレント、不平衡率、IECフリッカ)
その他の機能	デジタル出力端子機能、アナログDCV入力機能
電圧(RMS)レンジ	600.0/1000V
電圧(RMS)確度	±0.2%rdg±0.2%f.s.　(正弦波、40〜70Hz)
電圧(RMS)有効入力範囲	各レンジの1〜120%(rms)及び各レンジの200%(peak)
電圧(RMS)表示範囲	各レンジの0.15〜130%(0.15%未満は0表示)
電圧(RMS)クレストファクタ	3以下
電圧(RMS)電圧トランジェントサンプリング速度	2.4μs
電流( RMS)レンジ	8128 (50A type) :5/50A/AUTO 8127 (100A type) :10/100A/AUTO 8126 (200A type) :20/200A/AUTO 8125 (500A type) :50/500A/AUTO 8124/8130 (1000A type) :100/1000A/AUTO 8146/8147/8148 (10A type) :1/10A/AUTO 8129 (3000A type) :300/1000/3000A
電流( RMS)確度	±0.2%rdg±0.2%f.s.+クランプセンサ確度( 正弦波、40〜70Hz)
電流( RMS)有効入力範囲	各レンジの1〜110%(rms)及び各レンジの200%(peak)
電流( RMS)表示範囲	各レンジの0.15〜130%(0.15%未満は0表示)
電流( RMS)クレストファクタ	3以下
有効電力 確度	±0.3%rdg±0.2%f.s.+クランプセンサ確度(力率1、正弦波、40〜70Hz)
有効電力 力率の影響	±1.0%rdg(40〜70Hz、力率1に対する力率0.5の指示値)
有効電力 周波数範囲	40〜70Hz
有効電力 電源	AC100〜240V/50〜60Hz/7VA max
有効電力 使用電池	単3形(アルカリ or Ni-MH)×6 (アルカリ乾電池使用時、バックライトOFF　約3時間)
内部メモリ	フラッシュメモリ( 4MB)
PCカード	SDカード(2GB)
パソコン通信	USB Ver2.0/Bluetooth Ver2.1+EDR準拠 Class2
表示	3.5型カラーTFT液晶　(320×240ピクセル)
LCD表示更新	1秒
確度保証温湿度範囲	23±5℃,相対湿度:85%以下(結露の無きこと)
使用温湿度範囲	0〜45℃,相対湿度:85%以下(結露の無きこと)
保存温湿度範囲	-20〜60℃,相対湿度:85%以下(結露の無きこと)
適合規格	IEC61010-1 CAT? 300V, CAT? 600V, CAT? 1000V 汚染度 2 IEC61010-2-030、IEC61010-031、IEC61326 IEC61000-4-30　Class S、IEC61000-4-15、IEC61000-4-7
外形寸法/質量	175(L) × 120(W) × 68(D) mm/約900g(電池含む)
付属品	7255(電圧用測定コード) 6,000円(消費税別) 7219(USBケーブル) 1,200円(消費税別) 7169(電源コード) 1,500円(消費税別) 9125(キャリングバッグ) 5,800円(消費税別) 8326-02(SDカード2GB) 5,000円(消費税別) クイックマニュアル、単3アルカリ乾電池×6 入力端子プレート×6 KEW Windows for KEW6315(PCソフトウェア)
