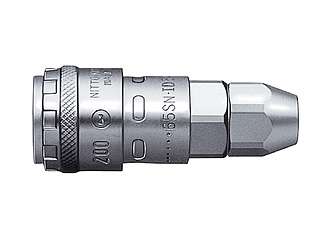

日東工器　ナットカプラ　SN型　200-50SN


☆ワンタッチ式空気配管用-小口径ハイカプラ互換

《仕様》
・本体形状:ソケット
・バルブ構造:バルブ付き
・本体材質:鋼鉄
・シール材質:ニトリルゴム
・最高使用圧力:1.0MPa
・耐圧力:2.0MPa
・使用温度範囲:-5〜+60℃

★200-50SN
・相手側ホースサイズ:Ф5xФ8
・質量:105g
・取付形状・サイズ:φ5×φ8ホース用ナット

★200-60SN
・相手側ホースサイズ:Ф6xФ9
・質量:105g
・取付形状・サイズ:φ6×φ9ホース用ナット

★200-65SN
・相手側ホースサイズ:Ф6.5xФ10
・質量:106g
・取付形状・サイズ:φ6.5×φ10ホース用ナット

★200-80SN
・相手側ホースサイズ:Ф8xФ12
・質量:112g
・取付形状・サイズ:φ8×φ12ホース用ナット

★200-85SN
・相手側ホースサイズ:Ф8.5xФ12.5
・質量:113g
・取付形状・サイズ:φ8.5×φ12.5ホース用ナット

★200-110SN
・相手側ホースサイズ:Ф11xФ16
・質量:127g
・取付形状・サイズ:φ11×φ16ホース用ナット

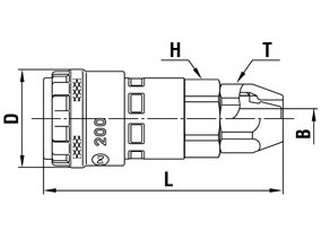

《寸法》
サイズ:mm

製品型式	L	ФD	ФB	H	T
200-50SN	(64.5)	(26.5)	4.5	六角19	六角17
200-60SN	(64.5)	(26.5)	5.3	六角19	六角17
200-65SN	(64.5)	(26.5)	5.3	六角19	六角17
200-80SN	(66.5)	(26.5)	7.5	六角19	六角19
200-85SN	(66.5)	(26.5)	7.5	六角19	六角19
200-110SN	(26.5)	(26.5)	10	六角23	六角24
