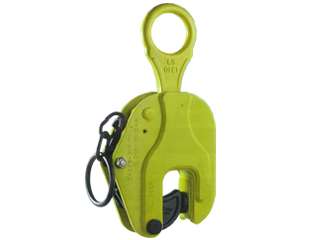

イーグルクランプ　縦つりクランプ　E-100

ロック装置はラッチ式
使いやすい超軽量タイプ
造船工業会協同開発推奨品

◆用途
吊り上げ・運搬・反転・回転・溶接・組立
建方・搭載・プレス加工・ペンディング加工

適用部材
鋼板・形鋼・平鋼・鋼性梁・鉄骨・鉄矢板
鉄鋼構造物・鋼製枠・鍛造物・鋳造物・クレーンガーダー
・クレーンビーム・パイプ等

特長
確実に効くラッチ式ロック装置
(スプリング式締付機構)
つり荷重による強力自動締付機構
つり荷重の2倍以上のチカラで締付ける/グリップ力はつり荷重に比例
つり荷に無駄な傷をつけない
高周波焼き入れ済みの特殊合金鋼製カム
クラックに強い溶接構造の高抗張力鋼製本体
つり荷をガッチリつかむ丸型旋回アゴ
取扱いやすい大型のつり環
焼付塗装(エポキシ塗料)仕上げ

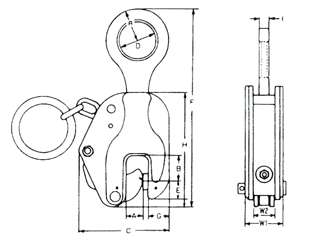

型式	使用荷重最少〜最大(kg)	有効板厚(mm)	A寸法(mm)	B寸法(mm)	C寸法(mm)	D寸法(mm)	E寸法(mm)	F寸法(mm)	G寸法(mm)	H寸法(mm)	I寸法(mm)	R寸法(mm)	W1寸法(mm)	W2寸法(mm)	製品質量kg
E-100	20-100	1-10	12	30.5	86	30	17	143-176	22	113	8	23	28	19	1.0
E-350	70-350	2-16	18	27	100	36	19	165-195	25	120	10	28	37	22	1.4
E-500	100-500	3-20	22	30	114	50	26	220-265	27	148	10	40	49	28	2.7
E-1(3-20)	200-1000	3-20	23	36	124	50	24	225-265	33	155	12	38	51	30	3.6
E-1(3-30	200-1000	3-30	34	45	141	50	25	240-295	35	180	12	38	51	30	4.3
E-1(6-32	200-1000	6-32	36	45	143	50	25	240-295	35	180	12	38	51	30	4.4
E-1(5-40)	200-1000	5-40	42	50	175	60	25	295-365	40	198	14	43	51	30	6.5
E-2(3-30)	400-2000	3-30	35	45	153	60	30	270-320	40	194	14	44	60	36	5.7
E-2(25-50)	400-2000	25-50	55	60	193	60	30	306-350	46	206	16	46	60	36	9.2
E-3(3-36)	600-3000	3-36	40	50	175	60	35	315-375	45	226	19	50	68	40	9.0
E-3(40-70)	600-3000	40-70	75	70	236	60	35	380-440	56	280	19	50	68	40	12.5

E-5(5-45)

1000-5000

5-45

50

50

218

65

45

380-440

57

260

22

55

76

44

16.7
