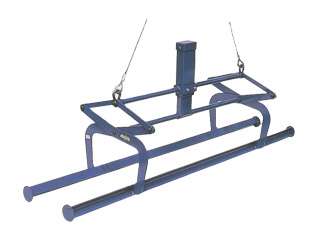

スーパーツール　間知ブロックマトメ吊オートタイプ(ワイヤーロープ・リング付)　KBC500WA



■能力

品　番	容量(kg)	クランプ範囲	質量(kg)	つかめる間知ブロックの形状
KBC500WA	500	60〜270	56	くびれのあるもの7個


くびれのある間知ブロック専用吊り具(自動着脱型)

■特長
・間知ブロックを7個までとめて吊り上げますので、運搬、積込み、積降しに最適。
・オート(自動着脱)式ですので、従来の手動式吊り具より作業がスピードアップ。
・オート(自動着脱)式ですので、着脱の繰り返し作動により作業がオペレーター
1人で抜群の作業性。

■自動着脱機構

?吊り上げ準備で開放状態にした本体を吊り上げます。
?本体と間知ブロックの中心が合うよう水平に静かに
本体を降ろし、オート本体とオート案内パイプが当たり
ワイヤーロープが完全にゆるむまで下げてください。
本体を間知ブロックの上で水平に安定させてください。
?本体を吊り上げると自動的に締め付け状態になり
間知ブロックを確実にクランプして吊り上げます。
?目的場所に移動させ、本体を降ろし、オート本体と
オート案内パイプが当たりワイヤロープが完全に
ゆるむまで下げてください。
?本体を吊り上げると自動的に開放状態となり
本体のみ移動ができ、次の作業にスムーズに
移ることができます。

?以下?〜?を繰り返しクレーンの移動・上下だけで
間知ブロックをマトメてすばやく運搬することができます。

■寸法表

品　番	A (最大開口巾)	B (つかみ高さ)	C	D	E
KBC500WA	300	230	600	700〜1010	2810
