水本機械製作所　SBUシャックル　SBU-6

●材質:ステンレスSUS304
●SBUシャックルは、通常のナットの代わりにゆるみ止めナットを使用しているため、今までのSBMシッャクルの様にワリピンを使用していません。
●ゆるみにくく、更に施工しやすく、スッキリした外観になっています。

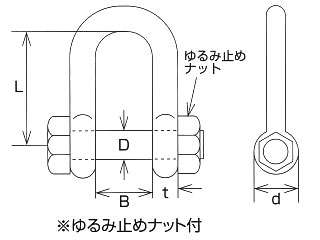

品番	D(mm)	L(mm)	B(mm)	d(mm)	t(mm)	捻径	weight(g)	参考使用荷重(kgf)	参考使用荷重(kN)
SUB-6	6	24	12	12	6	M-6	29	180	1.76
SUB-7	8	28	14	14	7	M-8	53	250	2.45
SUB-8	8	32	16	16	8	M-8	65	300	2.94
SUB-9	10	36	18	18	9	M-10	105	400	3.92
SUB-10	10	40	20	20	10	M-10	138	600	5.88
SUB-12	12	48	24	24	12	M-12	230	750	7.35
SUB-13	14	52	26	26	13	M-14	300	900	8.82
SUB-16	16	64	32	32	16	M-16	500	1500	14.70
SUB-19	20	76	38	38	19	M-20	990	2000	19.60
SUB-22	22	88	44	44	22	M-22	1350	2500	24.50
SUB-25	25	100	50	50	25	M-24	1940	3200	31.36
SUB-28	28	112	56	60	28	M-30	3080	4000	39.20
SUB-32	35	128	64	72	32	M-36	5080	5000	49.00

●ねじ込み及びねじ戻し時に焼き付き・かじり等を生じるおそれがある場合には、潤滑剤をご使用下さい。
