トネ　FINE ラチェットハンドル(ホールドタイプ)　FRH-30K

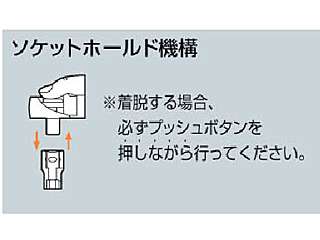

ソケットの着脱が容易で、作業時には外れにくいソケットホールド機構付。
ワンプッシュ操作でソケット交換ができます。


<<仕様>>

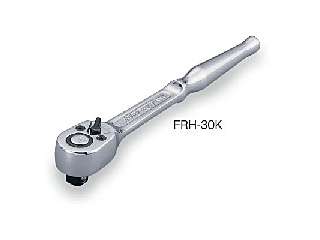

●品番:　FRH-30K
・差込角dr.(mm):　9.5凸

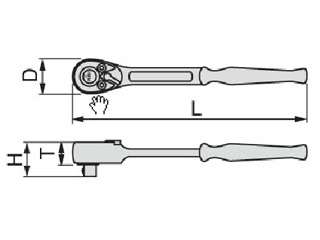

・寸法:
D:　27.0
H: 27.0
T:　16.5
L:　185
・質量:　220g

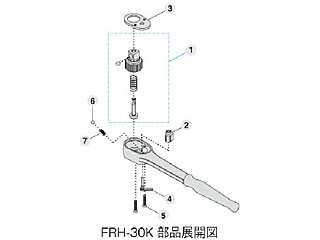

FRH-30K 部品一覧表

NO.	部品番号	部品名	個数
1	GPRH30KG	歯車(ギア)	1
2	GPRH30P	カム	1
2	GPRH30C	フタ	1
4	GPRH30L	小ハンドル(切替レバー)	1
5	GPRH30V	ビス	2
6	GPRH30B2	ボール	1
7	GPRH30S	切替スプリング	1

※個数はご注文数量1に対する部品の数量です(2の場合は、2個組)。

リペアキット　(RK-RH30K)
上記　FRH-30K部品一覧表　No.1〜7をセット

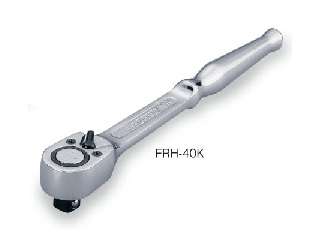

●品番:　FRH-40K
・差込角dr.(mm):　12.7凸
・寸法:
D:　35.0
H: 35.0
T:　21.5
L:　250
・質量:　490g

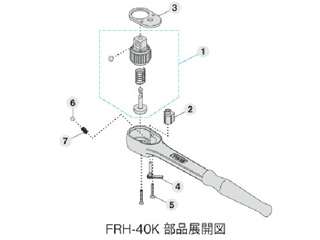

FRH-40K 部品一覧表

NO.	部品番号	部品名	個数
1	GPRH40KG	歯車(ギア)	1
2	GPRH40P	カム	1
2	GPRH40C	フタ	1
4	GPRH40L	小ハンドル(切替レバー)	1
5	GPRH40V	ビス	2
6	GPRH40B2	ボール	1
7	GPRH40S	切替スプリング	1

※個数はご注文数量1に対する部品の数量です(2の場合は、2個組)。

リペアキット　(RK-RH40K)
上記　FRH-34K 部品一覧表　No.1〜7をセット


※注意:
・一般の方では修理が困難な場合があります。
・ラチェットハンドルの操作はゆっくり丁寧にしてください。
・左右の切り替えは完全にしてください。
・ラチェット機構内部にゴミが付着すると噛み合いが悪くなります。定期的に点検してください。
・ブッシュボタンを押した状態でソケット類の着脱を行ってください。
