トネ　プレート形トルクレンチ　T3FN2.5

アームが力に応じてたわみ、ヘッドに固定の指針が動き、プレートの目盛でトルク値を表示するトルクレンチです。
ボルト・ナット類の実験、研究用および検査用としてトルク値の測定に使用できます。
米国STURTEVANT RICHMONT社(通称リッチモント)との販売提携のトルクレンチです。


◆N・m仕様
◆トルク精度(±3%)
◆取扱証明書付
◆検査合格書
◆合皮ケース

※注)校正説明書が必要な場合は注文時にご連絡ください(有償)


<<仕様>>
●品番:T3FN2.5
・能力範囲　最小〜最大(N・m):0.4〜2.5
・1目盛:0.1
・表示単位:N・m
・ハンドルタイプ:I
・差込角dr.A(mm):9.5
・寸法:
B:15.9
H:35.0
T:23.4
P:70
L:239
・最大トルク時の手力(N):12
・(参考)適応ボルト:普通:M3〜M4、高力:M2.5〜M3
・質量(kg):0.20

●品番:T3FN6
・能力範囲　最小〜最大(N・m):2〜6
・1目盛:0.2
・表示単位:N・m
・ハンドルタイプ:I
・差込角dr.A(mm):9.5
・寸法:
B:15.9
H:35.0
T:23.4
P:70
L:223
・最大トルク時の手力(N):30
・(参考)適応ボルト:普通:M4〜M5、高力:M3〜M4
・質量(kg):0.20

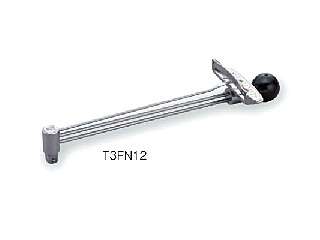

●品番:T3FN12
・能力範囲　最小〜最大(N・m):2〜12
・1目盛:0.5
・表示単位:N・m
・ハンドルタイプ:I
・差込角dr.A(mm):9.5
・寸法:
B:15.9
H:35.0
T:23.4
P:70
L:238
・最大トルク時の手力(N):57
・(参考)適応ボルト:普通:M5〜M8、高力:M4〜M6
・質量(kg):0.30

●品番:T3FN34
・能力範囲　最小〜最大(N・m):5〜34
・1目盛:1
・表示単位:N・m
・ハンドルタイプ:II
・差込角dr.A(mm):9.5
・寸法:
B:19.0
H:36.5
T:24.6
P:70
L:378
・最大トルク時の手力(N):107
・(参考)適応ボルト:普通:M8〜M10、高力:M5〜M6
・質量(kg):0.40

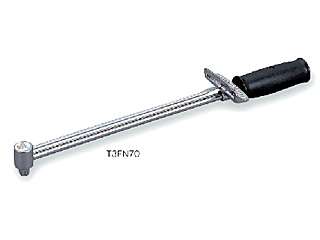

●品番:T3FN70
・能力範囲　最小〜最大(N・m):10〜70
・1目盛:2.5
・表示単位:N・m
・ハンドルタイプ:II
・差込角dr.A(mm):9.5
・寸法:
B:22.2
H:37.3
T:25.4
P:70
L:398
・最大トルク時の手力(N):207
・(参考)適応ボルト:普通:M10〜M12、高力:M8
・質量(kg):0.50

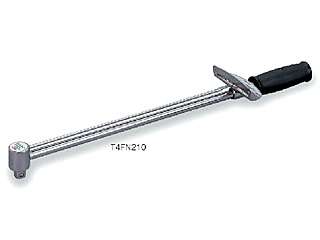

●品番:T4FN210
・能力範囲　最小〜最大(N・m):30〜210
・1目盛:10
・表示単位:N・m
・ハンドルタイプ:II
・差込角dr.A(mm):12.7
・寸法:
B:28.6
H:46.0
T:31.0
P:96
L:487
・最大トルク時の手力(N):495
・(参考)適応ボルト:普通:M14〜M16、高力:M10〜M14
・質量(kg):0.90

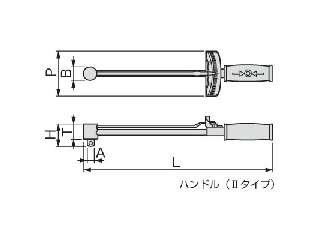

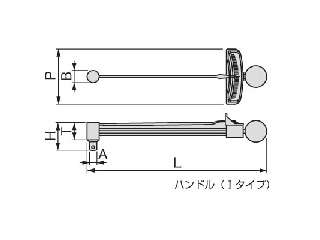

※T3FN2.5〜T3FN12はハンドル(Iタイプ)、T3FN34〜T4FN210はハンドル(IIタイプ)です。
※破壊試験などによる、衝撃を受けるトルクは測定できません
