トネ　ダイヤル形トルクレンチ　T3DN15

置針を指針に合わせ、負荷をかければ置針の移動により、実トルクの最大値が正確に読み取れるトルクレンチです。

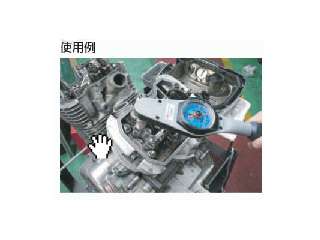

ボルト・ナット類の実験、研究用および検査用としてトルク値の測定に使用できます。
ダイヤルインジケータにはプロテクターが付いていますので、目盛・目盛盤の変形を防ぐ、汚れから保護します。
米国STURTEVANT RICHMONT社(通称リッチモント)との販売提携のトルクレンチです。


◆N・m仕様
◆トルク精度(±3%)
◆校正証明書付
◆取扱証明書付
◆樹脂ケース


<<仕様>>
●品番:T3DN15
・能力範囲　最小〜最大(N・m):3〜15
・1目盛:0.25
・表示単位:N・m

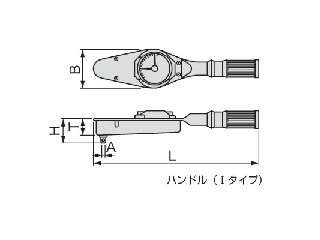

・ハンドルタイプ:I
・差込角dr.A(mm):9.5
・寸法:
B:75.4
H:45
T:32.5
L:263
・最大トルク時の手力(N):71
・(参考)適応ボルト:普通:M6〜M8、高力:M5〜M6
・質量(kg):0.60

●品番:T3DN35
・能力範囲　最小〜最大(N・m):7〜35
・1目盛:0.5
・表示単位:N・m
・ハンドルタイプ:I
・差込角dr.A(mm):9.5
・寸法:
B:75.4
H:45
T:32.5
L:312
・最大トルク時の手力(N):166
・(参考)適応ボルト:普通:M8〜M10、高力:M5〜M6
・質量(kg):0.60

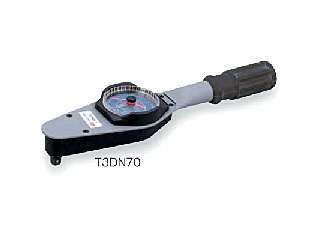

●品番:T3DN70
・能力範囲　最小〜最大(N・m):10〜70
・1目盛:1
・表示単位:N・m
・ハンドルタイプ:I
・差込角dr.A(mm):9.5
・寸法:
B:75.4
H:45
T:32.5
L:312
・最大トルク時の手力(N):267
・(参考)適応ボルト:普通:M10〜M12、高力:M8
・質量(kg):0.70

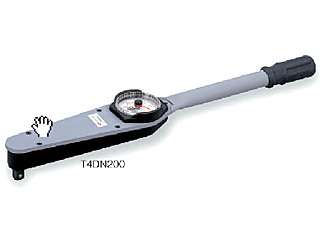

●品番:T4DN200
・能力範囲　最小〜最大(N・m):40〜200
・1目盛:2.5
・表示単位:N・m
・ハンドルタイプ:I
・差込角dr.A(mm):12.7
・寸法:
B:75.4
H:57
T:38.0
L:532
・最大トルク時の手力(N):418
・(参考)適応ボルト:普通:M14〜M16、高力:M8〜M14
・質量(kg):1.30

●品番:T4DN350
・能力範囲　最小〜最大(N・m):70〜350
・1目盛:5
・表示単位:N・m
・ハンドルタイプ:I
・差込角dr.A(mm):12.7
・寸法:
B:75.4
H:57
T:38.0
L:532
・最大トルク時の手力(N):731
・(参考)適応ボルト:普通:M16〜M20、高力:M10〜M16
・質量(kg):1.30

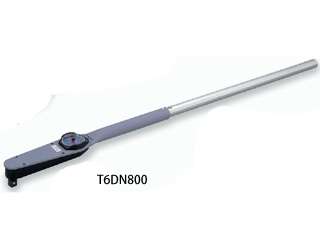

●品番:T6DN800
・能力範囲　最小〜最大(N・m):160〜800
・1目盛:10
・表示単位:N・m

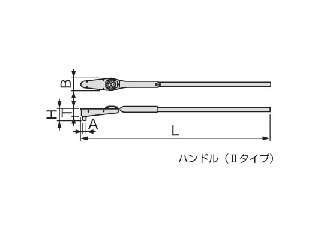

・ハンドルタイプ:II
・差込角dr.A(mm):19.0
・寸法:
B:81.0
H:64
T:44.5
L:1199
・最大トルク時の手力(N):739
・(参考)適応ボルト:普通:M20〜M24、高力:M14〜M22
・質量(kg):3.40

●品番:T8DN1300
・能力範囲　最小〜最大(N・m):250〜1300
・1目盛:25
・表示単位:N・m
・ハンドルタイプ:II
・差込角dr.A(mm):25.4
・寸法:
B:81.0
H:71
T:44.5
L:1821
・最大トルク時の手力(N):776
・(参考)適応ボルト:普通:M24〜M30、高力:M16〜M24
・質量(kg):8.00


※破壊試験などによる、衝撃を受けるトルクは測定できません
※T6DN800, T8DN1300は使用条件により最大トルクが出ない場合があります。
