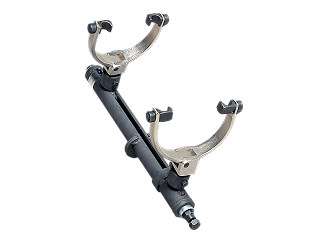

KTC　ストラットスプリングコンプレッサ　AS10

<<仕様>>
●品番:　AS10
・本体　　AS10-1
・標準アーム(外径90〜170)　　AS10-2

●適用コイルスプリング

項目	適用範囲
線径	18mm以下
外径	標準アーム　　90〜170mm 大アーム　　135〜220mm
有効巻数	2巻以上
ばね隙間	20mm以上

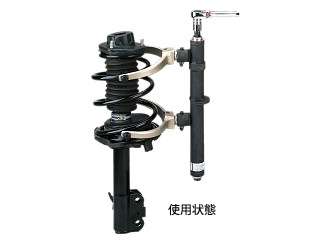

●用途:　本ストラットスプリングコンプレッサは自動車用サスペンションに使用されているストラット型コイルスプリングの脱着専用工具です。
●特長:　

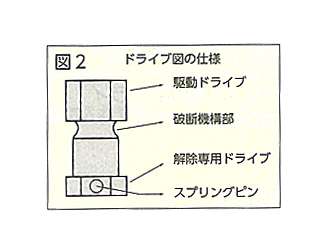

・作業中異常な荷重がスプリングコンプレッサに加わるとセンタースクリューボルト部に設けているドライブ内の破断機構が破断する構造になっています。(図2)
・センタースクリューボルトは本体部に内蔵することによりネジ部が保護される構にしてあります。
・本体はパイプ仕様縦型となりコンパクトで使い易く作業能率が上がります。

※クロー取付ボルト・ナットは補修部品を設定しています。詳細は取扱店にお問い合わせください。

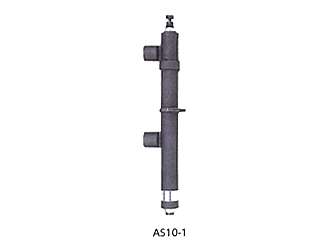

●本体

No.	寸法	kg

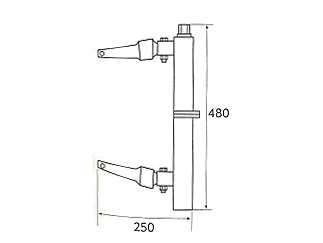

AS10-1	全長480 x φ42	3.8

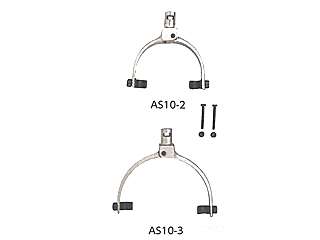

●アーム

項目	適用径	kg

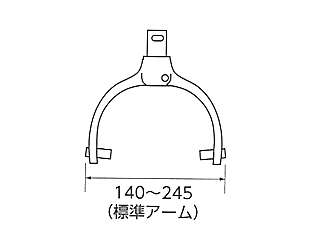

AS10-2	標準アーム　　外径90〜170	2.2
AS10-3	大アーム　　外径135〜220	2.5

※警告:
・スプリングコンプレッサは3級シャシ整備士以上又はそれに準じた資格修得者の日本国内での使用を対象に設定していますので対象者以外は使用しないで下さい。
・作業中、異常な荷重がスプリングコンプレッサに加わるとセンタースクリューボルト部に設けているドライブ内の破断機構が破断する構造にはなっています。必要以上には絶対に締めすぎないようにして下さい。万一、破断機構が破断した場合は溶接等を行わず、弊社へ修理依頼をしてください。
・インパクトレンチでの使用は絶対に避けて下さい。
・このストラットスプリングコンプレッサは国産車のストラットタイプに適合するよう設計されています。
