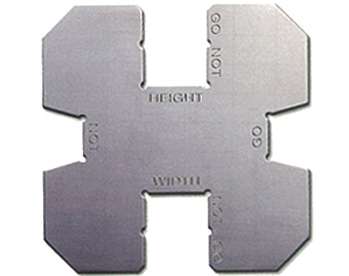

新潟精機　ガスケット幅・高さ測定限界ゲージ　GST-1

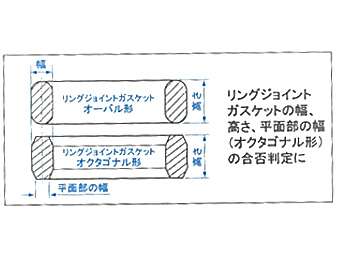

※リングジョイントガスケットの幅・高さの合否を判定する限界ゲージです。各種リング番号に対応しています。

■用途:リングジョイントガスケットを取り付ける、フランジの溝幅の合否を判定する限界ゲージです。　
■材質:　SUS420J2　(ステン仕上)
■特長:
・GO/NOTの規格はJPI-7S-23に沿っています。
・ガスケット幅の許容差:±0.20mm
・ガスケット高さの許容差:±0.5mm
・オクタゴナル形角半径の許容差:　±0.5mm

<<仕様>>
●品番:　GST-1

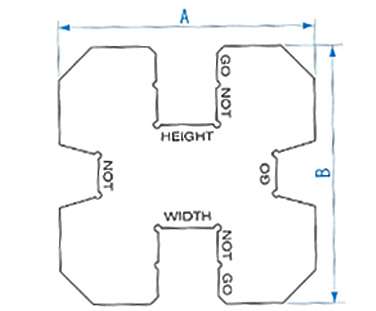

・A:　80、　B:　80
・適用リング番号:　21, 23, 24, 26, 27, 30, 31, 34, 35, 37, 39, 41, 44, 45, 49, 53, 57, 61, 65, 69, 82, 84, 92, 99
・フランジ溝幅(mm):　11.13mm
・フランジ溝深さ:　15.7mm
・フランジ溝低のすみの半径:　1.5
・質量:　53g

●品番:　GST-2
・A:　80、　B:　80　
・適用リング番号:　28,　32,　46,　73
・フランジ溝幅(mm):　12.70mm
・フランジ溝深さ:　17.5mm
・フランジ溝低のすみの半径:　1.5
・質量:　53g

●品番:　GST-3
・A:　80、　B:　80
・適用リング番号:　38,　50,　54,　62,　66,　77,　86,　87
・フランジ溝幅(mm):　15.88mm
・フランジ溝深さ:　20.6mm
・フランジ溝低のすみの半径:　1.5
・質量:　110g

●品番:　GST-4
・A:　120、　B:　120
・適用リング番号:　42,　47,　70,　74,　88,　89,　93,　94,　95
・フランジ溝幅(mm):　19.05mm
・フランジ溝深さ:　23.9mm
・フランジ溝低のすみの半径:　1.5
・質量:　110g

●品番:　GST-5
・A:　120、　B:　120
・適用リング番号:　51,　58,　96,　97,　98
・フランジ溝幅(mm):　22.22mm
・フランジ溝深さ:　26.9mm
・フランジ溝低のすみの半径:　1.5
・質量:　110g

●品番:　GST-6
・A:　140、　B:　140
・適用リング番号: 63,　78　
・フランジ溝幅(mm):　25.40mm
・フランジ溝深さ:　31.8mm
・フランジ溝低のすみの半径:　2.3
・質量:　139g

●品番:　GST-7
・A:　140、　B:　140
・適用リング番号:　55,　67,　71,　100
・フランジ溝幅(mm):　28.58mm
・フランジ溝深さ:　35.1mm
・フランジ溝低のすみの半径:　2.3
・質量:　139g
