新潟精機　ルート間隔限界ゲージ　WRL310

※溶接加工の必需品!ルート間隔・突き合せ継手ルート間隔測定用限界ゲージです!

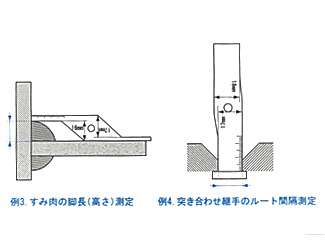

■用途:　T継手のルート間隔測定、突き合せ継手のルート間隔測定、すみ肉の脚長(高さ)測定、突き合わせ継手の余盛高さ測定に。
■材質:　SUS304
■特長:　
・測定寸法は1mmとび
・ルート面、板厚測定が便利なスケール目盛を表示しています。
・測定範囲は、いずれも現場にて使用頻度の多い寸法を選んでおります。
・プラスチックケース、ボールチェーン付

<<仕様>>

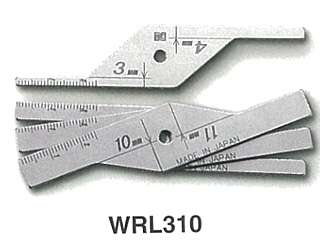

●品番:　WRL310
・ブランクNo.:　1　2　3　4
・概略寸法:
全幅:　90
全高:　20
板厚:　2
・材質・仕上:　SUS304バレル半光沢仕上
・測定値表示:
ルート間隔(表):　3・4　5・6　7・8　9・10
脚長・高さ(裏):　16・17　14・15　12・13　10・11
ルート面(表):　20
板厚(裏):　20
・精度:　±0.1mm
・質量:　60g

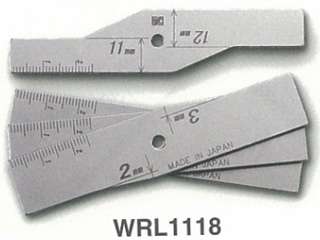

●品番:　WRL1118
・ブランクNo.:　1　2　3　4
・概略寸法:
全幅:　90
全高:　20
板厚:　2
・材質・仕上:　SUS304バレル半光沢仕上
・測定値表示:
ルート間隔(表):　11・12　13・14　15・16　17・18
脚長・高さ(裏):　8・9　6・7　4・5　2・3
ルート面(表):　20
板厚(裏):　20
・精度:　±0.1mm
・質量:　90g
