新潟精機　シクネスゲージ　172MA

※測定器では測りづらい微小な隙間を簡単に測定できます　!

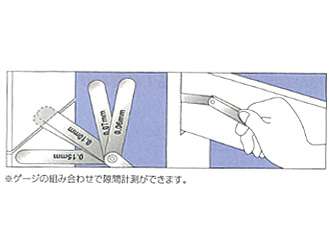

サイズの組み合わせで多サイズとして使用できます!
●172シリーズ以外は要部ねじ加工ですので、リーフの取り外しが可能です。

■用途:　隙間の測定に
■材質:　炭素工具鋼
■特長:　
・測定器で測りづらい二平面間の微細な隙間に差し込むことにより正確に検査することができます。
・自動車や発動機関のピストンやシリンダ部の間隔測定に必要不可欠な測定具です。
・リーフ幅　12.7mm
■精度:　
・リーフ厚:　0.01〜0.06mm　　器差:　±0.005mm
・リーフ厚:　0.07〜0.10mm　　器差:　±0.01mm
・リーフ厚:　0.11〜0.35mm　　器差:　±0.015mm
・リーフ厚:　0.40〜0.60mm　　器差:　±0.02mm
・リーフ厚:　0.70〜3.00mm　　器差:　±0.035mm

<<仕様>>
●品番:　172MA
・リーフ長さ:　75mm
・サイズ:　0.30　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　
・質量:　30g　

●品番:　172MB
・リーフ長さ:　100mm
・サイズ:　0.30　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　
・質量:　30g　

●品番:　172MC
・リーフ長さ:　150mm
・サイズ:　0.30　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　
・質量:　50g

●品番:　172MD
・リーフ長さ:　230mm
・サイズ:　0.30　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　
・質量:　70g

●品番:　172ME
・リーフ長さ:　300mm
・サイズ:　0.30　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　
・質量:　90g　
　
●品番:　100MR
・リーフ長さ:　100mm
・サイズ:　0.03　0.04　0.05　0.08　0.10　0.15　0.20　0.25　0.30　0.40　　　
・質量:　40g　
　
●品番:　150MR
・リーフ長さ:　150mm
・サイズ:　0.03　0.04　0.05　0.08　0.10　0.15　0.20　0.25　0.30　0.40　　　
・質量:　60g

●品番:　100MK
・リーフ長さ:　100mm
・サイズ:　0.01　0.02　003　0.04　0.05　0.06　0.07　0.08　0.09　0.10　
・質量:　30g

●品番:　150MK
・リーフ長さ:　150mm
・サイズ:　0.01　0.02　003　0.04　0.05　0.06　0.07　0.08　0.09　0.10　
・質量:　40g

●品番:　60M
・リーフ長さ:　75mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.09　0.10　0.15　0.20　0.25　0.30　0.35　0.40　0.45　0.50　0.70　0.80　1.00
・質量:　60g

●品番:　100MY
・リーフ長さ:　100mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.09　0.10　0.15　0.20　0.25　0.30　0.35　0.40　0.45　0.50　0.70　0.80　1.00
・質量:　80g

●品番:　150MY
・リーフ長さ:　150mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.09　0.10　0.15　0.20　0.25　0.30　0.35　0.40　0.45　0.50　0.70　0.80　1.00
・質量:　120g

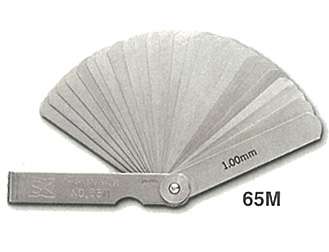

●品番:　65M
・リーフ長さ:　75mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.09　0.10　0.11　0.12　0.13　0.14　0.15　0.20　0.25　0.30　0.35　0.40　0.45　0.50　0.60　0.70　0.80　0.90　1.00　
・質量:　80g

●品番:　100MZ
・リーフ長さ:　100mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.09　0.10　0.11　0.12　0.13　0.14　0.15　0.20　0.25　0.30　0.35　0.40　0.45　0.50　0.60　0.70　0.80　0.90　1.00　
・質量:　100g

●品番:　150MZ
・リーフ長さ:　150mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.09　0.10　0.11　0.12　0.13　0.14　0.15　0.20　0.25　0.30　0.35　0.40　0.45　0.50　0.60　0.70　0.80　0.90　1.00　
・質量:　150g

●品番:　72M
・リーフ長さ:　75mm
・サイズ:　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　
・質量:　70g

●品番:　100MT
・リーフ長さ:　100mm
・サイズ:　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　
・質量:　100g

●品番:　150MT
・リーフ長さ:　150mm
・サイズ:　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　
・質量:　140g

●品番:　100ML
・リーフ長さ:　100mm
・サイズ:　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　
・質量:　80g

●品番:　150ML
・リーフ長さ:　150mm
・サイズ:　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　
・質量:　120g

●品番:　80M
・リーフ長さ:　75mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　　
・質量:　60g

●品番:　100MX
・リーフ長さ:　100mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　　
・質量:　90g

●品番:　150MX
・リーフ長さ:　150mm
・サイズ:　0.03　0.04　0.05　0.06　0.07　0.08　0.10　0.15　0.20　0.30　1.00　2.00　3.00　　
・質量:　140g

●品番:　100MH
・リーフ長さ:　100mm
・サイズ:　0.10　0.20　0.30　0.40　0.50　0.60　0.70　0.80　0.90　1.00　　　
・質量:　80g

●品番:　150MH
・リーフ長さ:　150mm
・サイズ:　0.10　0.20　0.30　0.40　0.50　0.60　0.70　0.80　0.90　1.00　　　
・質量:　110g
