※単独での使用ではなく、他の測定器を組み合わせたり、送り装置またはストッパとして使用します。
■用途: 精密機器や精密機械に取り付けられ、測定・送り・位置決め等に使用
■材質:
・シンブル他: 合金工具鋼
・スピンドル: 高炭素クロム軸受鋼
■特長:
・測定範囲0〜15mmの標準形、小形、汎用シリーズです。
・測定面は摩耗に強い超硬チップ付(1709-050, 1709-350, 1719-050, 1719-350)
<<仕様>>

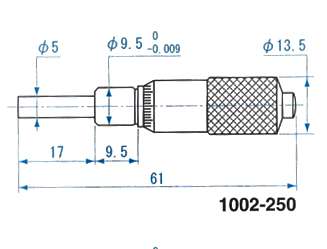

●品番: 1002-250
・ステム形状: ストレートステム
・スピンドル: φ5x17mm
・ステム: φ9.5x9.5mm
・先端形状: 平面
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 61mm
・シンブル径: 13.5mm
・質量: 60g

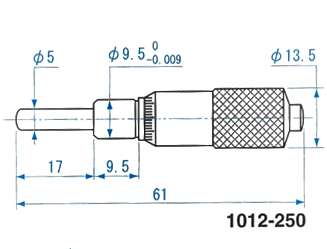

●品番: 1012-250
・ステム形状: ストレートステム
・スピンドル: φ5x17mm
・ステム: φ9.5x9.5mm
・先端形状: 球面(SR4)
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 61mm
・シンブル径: 13.5mm
・質量: 60g

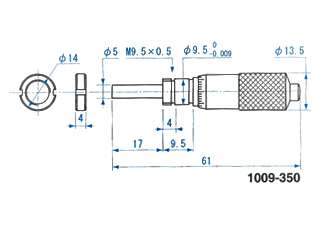

●品番: 1009-350
・ステム形状: ナット付ステム
・スピンドル: φ5x17mm
・ステム: φ9.5x9.5mm
・ナット径: 14x4mm
・先端形状: 平面
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 61mm
・シンブル径: 13.5mm
・質量: 60g

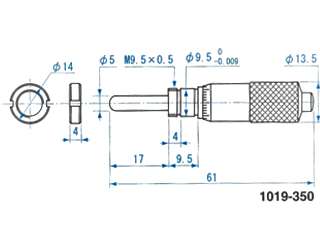

●品番: 1019-350
・ステム形状: ナット付ステム
・スピンドル: φ5x17mm
・ステム: φ9.5x9.5mm
・ナット径: 14x4mm
・先端形状: 球面(SR4)
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 61mm
・シンブル径: 13.5mm
・質量: 60g

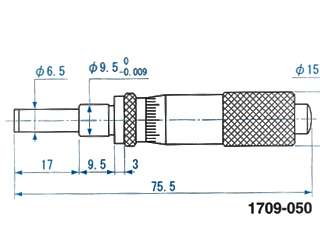

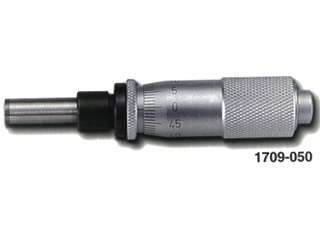

●品番: 1709-050
・ステム形状: ストレートステム・クランプ付
・スピンドル: φ6.5x17mm
・ステム: φ9.5x9.5mm
・先端形状: 平面
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 75.5mm
・シンブル径: 15mm
・質量: 60g
●品番: 1719-050
・ステム形状: ストレートステム・クランプ付
・スピンドル: φ6.5x17mm
・ステム: φ9.5x9.5mm
・先端形状: 球面(SR4)
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 75.5mm
・シンブル径: 15mm
・質量: 60g

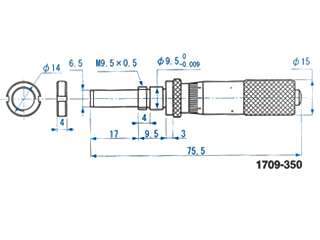

●品番: 1709-350
・ステム形状: ナット付ステム・クランプ付
・スピンドル: φ6.5x17mm
・ステム: φ9.5x9.5mm
・ナット付: 14x4mm
・先端形状: 平面
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 75.5mm
・シンブル径: 15mm
・質量: 60g

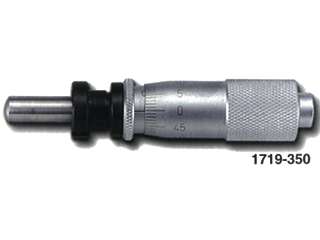

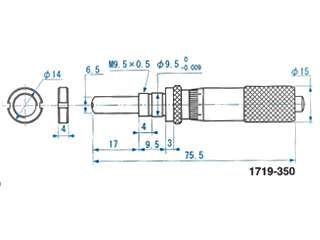

●品番: 1719-350
・ステム形状: ナット付ステム・クランプ付
・スピンドル: φ6.5x17mm
・ステム: φ9.5x9.5mm
・ナット付: 14x4mm
・先端形状: 球面(SR4)
・目量: 0.01mm
・最大許容誤差: 4µm
・全長: 75.5mm
・シンブル径: 15mm
・質量: 60g
