U.K　建具・家具金物　ステンレス製　D型ブラケット首長タイプ 　25mm ヘアーライン

パイプ支持金物

≪仕様≫
●部品詳細
受け本体:　SUS304 (AM3抗菌材ステンレス)　t0.8
丸座:　SUS304 (AM3抗菌材ステンレス)　t0.8
組立ボルト:　SUS305　φ6x32キャップスクリュー
組立ワッシャー:　SUS304　φ21xt1.5
組立ワッシャータップ付:　SUS304　φ21xt1.5
パイプ25mm:　SUS304　φ16xt1.2
パイプ32mm:　SUS304　φ17xt1.2

●呼び称サイズ
・25mm

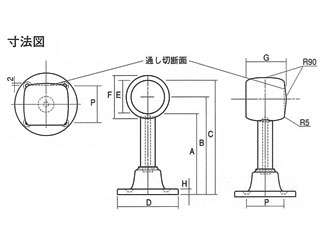

サイズ:　A:59.0 B:71.0 C:84.5 D:φ56.0 E:φ25.5 F: φ36.0 G:33.0 H:6.0 P:33.0
組立(キャップスクリュー):　6x35
使用ビス(Aタッピング):　(+)皿3.5x20

・32mm
サイズ:　A:60.0 B:76.0 C:100 D:φ65.0 E:φ32.5 F: φ45.0 G:41.0 H:7.0 P:37.5
組立(キャップスクリュー):　6x32
使用ビス(Aタッピング):　(+)皿3.5x25

・38mm
サイズ:　A:91.0 B:110.0 C:129.5 D:φ71.0 E:φ38.5 F:φ50.0 G:47.0 H:7.0 P:42.0
組立(キャップスクリュー):　6x65
使用ビス(Aタッピング):　(+)皿4.0x30

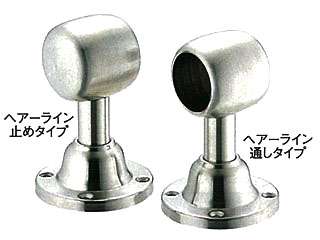

※止めタイプと通しタイプの価格は同じです。
