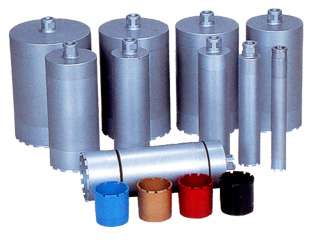

シブヤ　SSSビット　1インチ

SSSビットはセグメントボンドタイプにより2B、HB、H、2Hの5タイプを用意しております。

2B(軟らかい)←→2H(硬い)

取付ネジ　Aロット・ユニファイ
適用機種　TS-182以上の機種
有効長　350mm

※ビット・チューブ・アダプター一式の有効長です。
2インチ未満のサイズは有効長が短くなります。
有効長深く掘るときは、延長バーを使用するか、チューブを継ぎ足します。

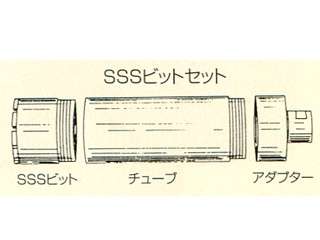

●ダイモドリル用SSSビットセットは、ビット・チューブ・アダプターの3点からなっており、それをれをねじ込んで接続します。

ビット:先端のダイヤモンド刃部。
　ダイヤモンドを各種金属と混合し、焼結した刃物。
チューブ:中間の筒の部分。標準品有効長は3　1/2”以下は約280mm、4”以上は250mmです。

●4”以上のビットにはカントレタイプを採用

呼び径(インチ)1
外径(Bタイプ)(mm)28.3
内径(Bタイプ)(mm)18.3

呼び径(インチ)1　1/4
外径(Bタイプ)(mm)34.1
内径(Bタイプ)(mm)24.1

呼び径(インチ)1　1/2
外径(Bタイプ)(mm)41.3
内径(Bタイプ)(mm)31.3

呼び径(インチ)2
外径(Bタイプ)(mm)53.8
内径(Bタイプ)(mm)43.8

呼び径(インチ)2　1/2
外径(Bタイプ)(mm)65.3
内径(Bタイプ)(mm)55.3

呼び径(インチ)3
外径(Bタイプ)(mm)77.8
内径(Bタイプ)(mm)67.8

呼び径(インチ)3　1/2
外径(Bタイプ)(mm)90.5
内径(Bタイプ)(mm)80.5

呼び径(インチ)4
外径(Bタイプ)(mm)110.2
内径(Bタイプ)(mm)100.2

呼び径(インチ)5
外径(Bタイプ)(mm)128.7
内径(Bタイプ)(mm)118.7

呼び径(インチ)6
外径(Bタイプ)(mm)160.2
内径(Bタイプ)(mm)150.2

呼び径(インチ)7
外径(Bタイプ)(mm)180.4
内径(Bタイプ)(mm)170.4

呼び径(インチ)8
外径(Bタイプ)(mm)204.3
内径(Bタイプ)(mm)194.3

呼び径(インチ)9
外径(Bタイプ)(mm)230.2
内径(Bタイプ)(mm)219.2

呼び径(インチ)10
外径(Bタイプ)(mm)255.0
内径(Bタイプ)(mm)244.0

呼び径(インチ)11
外径(Bタイプ)(mm)280.0
内径(Bタイプ)(mm)244.0

呼び径(インチ)12
外径(Bタイプ)(mm)306.3・355.5mm
内径(Bタイプ)(mm)295.3・294.5mm
