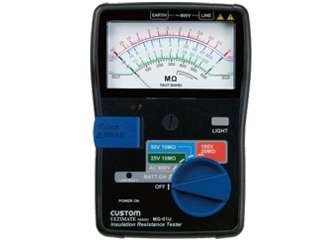

カスタム　アナログ絶縁抵抗計　MG-02U

■共通仕様
・第二有効測定範囲/指示値の±10%以下(第一有効測定範囲以外の目盛、0及び∞は含まず)
・0及び∞目盛の確度/目盛長の±0.7%以下
・開放回路電圧/定格測定電圧値の0%〜+20%
・定格測定電流/1mA0%〜+20%
・電圧測定範囲/AC0〜600V
・電圧測定許容差/最大目盛値の±3%(AC V)、最大目盛値の±5%(AC V以外)
・短絡電流/DC1.5mA以下
・使用温湿度/0〜+40℃、85%RH以下(但し、結露のないこと)
・保存温湿度/-20〜+60℃、75%RH以下(但し、結露のないこと)
・応答時間/3秒以内
・絶縁抵抗値/100MΩ/1000VDC以上であること
・耐電圧/AC5550V(50/60Hz)1分間(測定端子一括とケース間)
・寸法/W112×H162×D48.5mm
・重量/約440g(本体のみ、電池含む)
・使用電池/単3(1.5V)乾電池×4個
・付属品/テストリード(赤)、テストリード(黒)、鰐口クリップ、テスト棒(黒)×各1個
　　　　携帯用ケース、取扱説明書、単3乾電池×4個(外付)
・校正/可


■一般仕様

・定格測定電圧/125V:250V:500V
・有効最大表示値/20MΩ:50MΩ:100MΩ
・中央表示値/0.5MΩ:1MΩ:2MΩ
・第一有効測定範囲(スケール太線部分)/0.02MΩ〜10MΩ
　　　　　　　　　　　　　　　　　　0.05MΩ〜20MΩ
　　　　　　　　　　　　　　　　　　0.1MΩ〜50MΩ指示値の±5%以下
・外部印加電圧保護/絶縁抵抗レンジ:AC600V、交流電圧レンジ:AC720V、各10秒間
