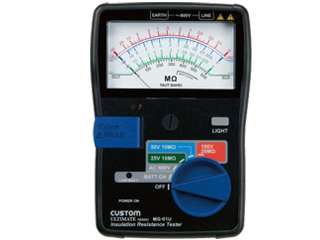

カスタム　アナログ絶縁抵抗計　MG-01U

■共通仕様

・第二有効測定範囲/指示値の±10%以下(第一有効測定範囲以外の目盛、0 及び∞は含まず)

・0 及び∞目盛の確度/目盛長の±0.7%以下

・開放回路電圧/定格測定電圧値の0%〜+20%

・定格測定電流/1mA0%〜+20%

・電圧測定範囲/AC0〜600V

・電圧測定許容差/最大目盛値の±3%(AC V)、最大目盛値の±5%(AC V以外)

・短絡電流/DC1.5mA以下

・使用温湿度/0〜+40℃、85%RH以下(但し、結露のないこと)

・保存温湿度/-20〜+60℃、75%RH以下(但し、結露のないこと)

・応答時間/3秒以内

・絶縁抵抗値/100MΩ/1000VDC以上であること

・耐電圧/AC5550V(50/60Hz)1分間(測定端子一括とケース間)

・寸法/W112×H162×D48.5mm

・重量/約440g(本体のみ、電池含む)

・使用電池/単3(1.5V)乾電池×4個

・付属品/テストリード(赤)、テストリード(黒)、鰐口クリップ、テスト棒(黒)× 各1個
　　　　携帯用ケース、取扱説明書、単3乾電池×4個(外付)

・校正/可



■一般仕様

・定格測定電圧/25V:50V:100V
・有効最大表示値/10MΩ:10MΩ:20MΩ
・中央表示値/0.2MΩ:0.2MΩ:0.5MΩ
・第一有効測定範囲(スケール太線部分)/0.01MΩ〜5MΩ
　　　　　　　　　　　　　　　　　　　　0.01MΩ〜5MΩ
　　　　　　　　　　　　　　　　　　　　0.02MΩ〜10MΩ
　　　　　　　　　　　　　　　　　　指示値の±5%以下
・外部印加電圧保護/絶縁抵抗レンジ:AC360V、交流電圧レンジ:AC720V、各10秒間
