シンワ　鉄骨精度測定器具5点セット　97575

鉄骨性能評価にコンパクトな5点セット

鉄骨精度測定器具は鉄骨性能評価に必要とされる大変重要な器具です。

持ち運びに便利なコンパクトなケース付


【セット内容】

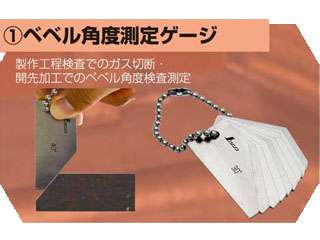

?ベベル角度測定ゲージ
製作工程検査でのガス切断・開先加工でのベベル角度検査測定

?ルート間隔測定ゲージ
製作工程検査でのガス切断・開先加工でのルート面検査測定

?溶接ゲージ
すみ肉の大きさ(脚長)・肉盛寸法(補強盛寸法)等あらゆる溶接用検査の測定

?テーパーゲージ
T継手のすきま・重ね継手のすきま等、あらゆるすきまの測定

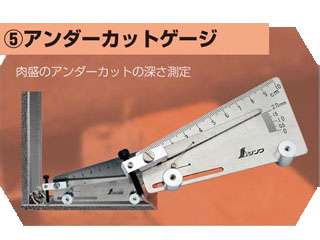

?アンダーカットゲージ
肉盛のアンダーカットの深さ測定



■仕様

	?ベベル角度測定ゲージ	?ルート間隔測定ゲージ	?溶接ゲージ	?テーパーゲージ	?アンダーカットゲージ
仕様	9枚組(30°〜50°)2.5°毎	9枚組(4mm〜12mm)	-	1mm〜15mm	-
精度	±1°	±0.1mm	隙間・長さ:±0.2mm以内(20mm・40mmに対し)、角度:±1.5°以内	±0.05mm(測定範囲に対し)	±0.05mm(1.0mm以下)
材質	本体:ステンレス
本体サイズ	30x65x18mm	20x65x18mm	70.5x48x7mm	148x17x1.2mm	115x58x18mm
製品質量	226g	134g	85g	11g	86g
