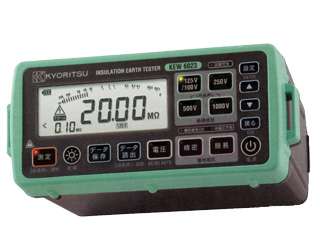

共立電気計器　KEW6022　デジタル絶縁・接地抵抗計　(スタンダードモデル)

コンパクトなボディに使いやすさを追求した複合測定器!

【絶縁抵抗】
・4レンジ定格測定電圧
　125(100)/250/500/1000V
　125Vおよび100Vは切替設定
・500V、1000Vレンジは長押し切替誤操作防止選択不可にすることも可能
・オートディスチャージ機能付きで測定後に充電された電圧を自動的に放電

【接地抵抗】
・簡易測定(2極法)/精密測定(3極法)が可能
　(精密測定コード別売)
・リモートスイッチ付プローブの簡易測定で簡単
・補助接地抵抗値のチェック機能付き

【交流/直流電圧】

【電圧測定】
・歪んだ波形でも正確に測定できる真の実効値測定
・直流/交流は自動で判別して測定

【使いやすさを追求】

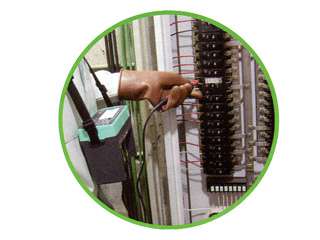

・狭所でも使える測定プローブが出っ張らない設計
・ソフトケースとコードベルトで作業効率が向上
≪出っ張らない設計≫
≪使い勝手の良いケース≫
≪蓄光式操作ボタン≫
≪バックライトで活線警告≫

●小型・軽量設計で長時間の作業や持ち運びに便利
●手元でスイッチ操作ができるリモートスイッチ付測定プローブ標準装備
●応答時間が早く、スピーディな絶縁測定で効率アップ
●リモートスイッチ付測定プローブによる簡易測定で接地測定が簡単
●交流電圧(真の実効値)および直流電圧を自動判別して測定
●さまざまな警告機能が安全正確な測定をサポート
(活線警告、補助接地OKなど)
●暗所での作業をサポートするバックライトや蓄電式操作ボタン
●悪天候下の測定でも平気な防塵・防滴構造IEC60529(IP54)
●オートディスチャーチ機能付き
●保存した測定結果をUSB接続によりPCへ転送可能

■手元でスイッチON!
ラクラク測定のプローブが付属

【付属ソフトウェア(KEW Report)】
※　6023のみ
●測定結果(1000件まで)をPCでリスト表示
●測定データはCSVファイルに変換可能

<仕様>
絶縁抵抗計
●定格測定電圧
　100V・125V
●測定範囲(オートレンジ)
　2.000/20.00/200.0MΩ
●中央表示値
　5MΩ
●第一有効測定範囲
　0.100〜20.00MΩ
・確度±1.5%rdg±5dgt
●第二有効測定範囲
　0.000〜0.100MΩ
　20.00〜200.0MΩ
・確度±5%rdg±6dgt

●定格測定電圧
　250V・500V・1000V
●測定範囲(オートレンジ)
　20.00/200.0/2000MΩ
●中央表示値
　50MΩ
●第一有効測定範囲
・250V
　0.20〜100.0MΩ
・500V
　0.20〜200.0MΩ
・1000V
　0.20〜1000MΩ
・確度±1.5%rdg±5dgt
●第二有効測定範囲
・250V
　0.00〜0.20MΩ
　100.0〜2000MΩ
・500V
　0.00〜0.20MΩ
　200.0〜2000MΩ
・1000V
　0.00〜0.20MΩ
　1000〜2000MΩ
・確度±5%rdg±6dgt

●開放回路電圧
　定格測定電圧値の1.2倍以下
●定格測定電流
　定格測定電圧×1000Ωの値の試験抵抗を接続したときDC1.0〜1.2mA
●短絡電流DC1.5mA以下

接地抵抗計
●測定範囲(オートレンジ)
　20.00/200.0/2000Ω
　(簡易測定)(精密測定)
●確度
　±3%rdg±0.1Ω(20Ω)
　±3%rdg±3dgt(200/2000Ω)

電圧計
●測定範囲
　AC5〜600V(45〜65Hz)
　DC±5〜600V
●確度
　±1%rdg±4dgt

●適合規格
　JIS C 1302:2002
JIS C 1304:2002
IEC61010-1 CAT.? 600V,CAT.IV 300V 汚染度2
　IEC 61010-031
　IEC 60529(IP54)
　IEC 61557-1,-2,-5,-10
IEC 61326-2-2
●耐電圧
　AC5,320V(50/60Hz)/5秒間
　(電気回路と外箱間)
●使用電池
　単3アルカリ乾電池×6
●外形寸法
　84(L)×184(W)×133(D)mm
●質量　約900g(電池含)
●付属品
・7196A(リモートスイッチ付測定プローブ)
　(6022/23のみ)
・7243(L型プローブ)
　(6022Lのみ)
・7244A(ワニグチコードセット)
・8017(先端金具・ロング)
・8072(先端金具・標準)
・8212-USB
　(USBアダプタ+KEW Report(ソフトウェア)
・9155(肩掛ベルト(コードベルト付))
・9156(携帯用ケース)
・単三アルカリ乾電池×6
・取扱説明書

6022(スタンダードモデル)(携帯用ケース付)
6023(メモリ機能付モデル)(携帯用ケース付)
6022L(L型プローブモデル)(携帯用ケース付)
