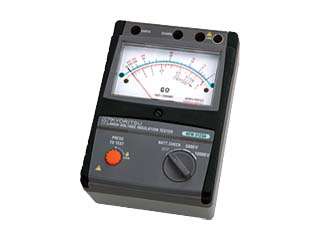

共立電気計器　高圧絶縁抵抗器　3121A

受変電設備や高電圧機器・電路の絶縁抵抗測定や診断に!!


・測定コード脱着可能

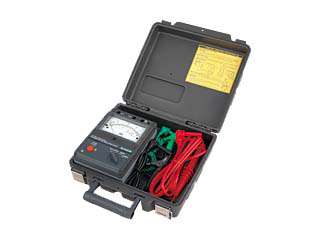

・堅牢なハードケース標準装備
・少々の雨がかかっても大丈夫な防滴構造(IP41)
・自動レンジ切替付き2重目盛スケール盤






≪仕様≫
□3121A

定格電圧:2500V

有効最大表示値(2重目盛メーター):2GΩ/100GΩ(自動切替)

第1有効測定範囲:0.1〜50G

確度:指示値の±5%

その他測定範囲の確度:指示値の±10%または目盛長の0.5%

短路電流:約70μA

耐電圧:AC5000V/1分間

使用電池:単3電池　6R(1.5V)×8

外形寸法:200(L)×140(W)×80(D)?

質量:約1kg(電池含む)

付属品:7165A(ラインプローブ)
　　　　7224A(アースコード)
　　　　7225A(ガードコード)
　　　　9158(ハードケース)
　　　　単3乾電池R6×8
　　　　取扱説明書

オプション:8019(先端金具・フック)
　　　　　　8324(記録計用アダプタ)




□3122A

定格電圧:5000V

有効最大表示値(2重目盛メーター):5GΩ/200GΩ(自動切替)

第1有効測定範囲:0.2〜100G

確度:指示値の±5%

その他測定範囲の確度:指示値の±10%または目盛長の0.5%

短路電流:約70μA

耐電圧:AC5000V/1分間

使用電池:単3電池　R6(1.5V)×8

外形寸法:200(L)×140(W)×80(D)?

質量:約1kg(電池含む)

付属品:7165A(ラインプローブ)
　　　　7224A(アースコード)
　　　　7225A(ガードコード)
　　　　9158(ハードケース)
　　　　単3乾電池R6×8
　　　　取扱説明書

オプション:8019(先端金具・フック)
　　　　　　8324(記録計用アダプタ)




□3123A(5000V)

定格電圧:5000V

有効最大表示値(2重目盛メーター):5GΩ/200GΩ(自動切替)

第1有効測定範囲:0.1〜100G

確度:指示値の±5%

その他測定範囲の確度:指示値の±10%または目盛長の0.5%

短路電流:約70μA

耐電圧:AC5000V/1分間

使用電池:単3乾電池R6(1.5V)×8

外形寸法:200(L)×140(W)×80(D)?

質量:約1kg

付属品:7165A(ラインプローブ)
　　　　7224A(アースコード)
　　　　7225A(ガードコード)
　　　　9158(ハードケース)
　　　　8019(先端金具・フック)
　　　　8324(記録計用アダプタ)
　　　　単3乾電池R6×8
　　　　取扱説明書




□3123A(10000V)

定格電圧:10000V

有効最大表示値(2重目盛メーター):10GΩ/400GΩ(自動切替)

第1有効測定範囲:0.4〜200G

確度:指示値の±5%

その他測定範囲の確度:指示値の±10%または目盛長の0.5%

短路電流:約70μA

耐電圧:AC5000/1分間

使用電池:単3電池　R6×8

外形寸法:200(L)×140(W)×80(D)?

質量:約1kg(電池含む)

付属品:7165A(ラインプローブ)
　　　　7224A(アースコード)
　　　　7225A(ガードコード)
　　　　9158(ハードケース)
　　　　8019(先端金具・フック)　
　　　　8324(記録計用アダプタ)
　　　　単3乾電池R6×8
　　　　取扱説明書



※G端子接地方式では、誤差が大きくなるため正しく測定できません。
