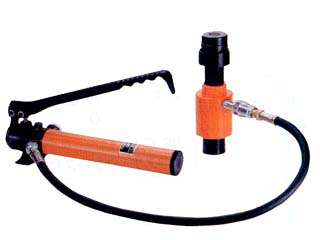

マーベル　油圧パンチ　SE22001/SE22002

シャープな切れ味が決め手。
コンパクトで力持ち、どんな向きでも作業OK!



●仕様
油圧ポンプ
圧力kgf/cm²・・・500
タンク容量・・・250cc

ラムシリンダー
出力ton・・・8
ストローク・・・26


●標準セット
SE22001(薄鋼セット)
油圧ポンプ・・・1台
ラムシリンダー・・・1台
パンチボルト・・・3/8,3/4　各1本
スリーブ・・・大・中・小　各1個
パンチ刃(呼び径)・・・19,25,31,39,51　5組




SE22002(厚鋼セット)
油圧ポンプ・・・1台
ラムシリンダー・・・1台
パンチボルト・・・3/8,3/4　各1本
スリーブ・・・大・中・小　各1個
パンチ刃(呼び径)・・・16,22,28,36,42,54　6組



●刃寸法
電線管薄鋼
打抜き穴サイズ(呼び径)
○19・・・φ20.0mm
○25・・・26.3
○31・・・32.7
○39・・・39.0
○51・・・51.7
　63・・・64.4
　75・・・77.1

※○印は標準セットに含まれます。


電線管厚鋼
○16・・・φ21.9mm
○22・・・27.4
○28・・・34.2
○36・・・42.8
○42・・・48.7
○54・・・60.5
　70・・・76.0
　82・・・88.8
　92・・・102.5
　104・・・115.2

※○印は標準セットに含まれます。
