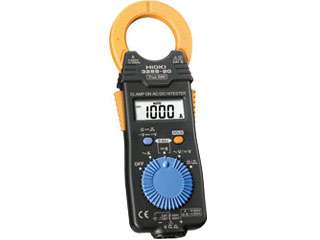

日置電機　3288-20　クランプオン　AC/DC　ハイテスタ

■3288-20の特長
1.真の実効値型の測定方式(True RMS)を採用
真の実効値型の測定方式(True RMS)を採用しました。電源環境が悪いなど電気信号に歪みが生じている場合でも、正確な電流測定が可能になり、インバータの点検、保守向けの用途に適しています。


2.携帯性に優れた小型・薄型の軽量ボディ
寸法は57W×180H×16D mm、重量が150gで、形状も薄型ですので、携帯性に優れています。


3.AC/DCともに1,000Aまでの大電流測定が可能
1,000Aまでの大電流測定が可能であることから、無停電電源装置(UPS)非常用バッテリや電車用モータの点検、保守向けの用途に適しています。そのほか、電気自動車(EV)の急速充電器の点検や充放電試験などの分野でも、今後需要の拡大が見込めます。


■活躍が期待される主な用途

インバータ、太陽光・風力発電、EV用急速充電器、飛行機、船舶などの点検・保守



■主な仕様

直流電流
100.0/1000 A, 2レンジ
基本確度:±1.5% rdg. ±5dgt.

交流電流
100.0/1000 A, 2レンジ
基本確度:±1.5% rdg. ±5dgt.

直流電圧 4
20.0m/4.200/42.00/420.0/600 V, 5レンジ
基本確度:±1.3% rdg. ±4dgt.

交流電圧
4.200/42.00/420.0/600 V, 4レンジ
基本確度:±2.3% rdg. ±8dgt.

測定可能導体径 :φ35mm以下

寸法・質量 : 57W×180H×16D mm,150g

連続使用時間 : 35 h

抵抗:
420.0/4.200k/42.00k/420.0k/4.200M/42.00MΩ, 6レンジ
基本確度: ±2% rdg. ±4dgt.

その他機能: 導通(50Ω±40Ω)以下でブザー音, データホールド, オートパワーセーブ, オートゼロ(DC A)

表示 LCD, max. 4199dgt., 表示更新レート: 2.5回/秒

電源 :コイン形リチウム電池(CR2032)×1

◆付属品
テストリード 9208×1, 携帯用ケース 9398×1
