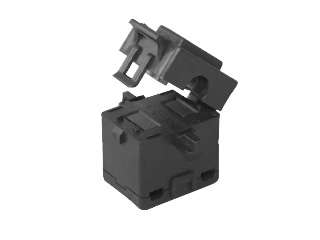

マルチ計測器販売　分割型電流センサ　CTF5A

特徴
・5A回路等の小電流測定に最適
・電線ストッパで落下防止
・端子出力のため専用コネクタ不要
・開放保護素子付・難燃性の安全設計


仕様
適用電流 : AC 0.01〜5A

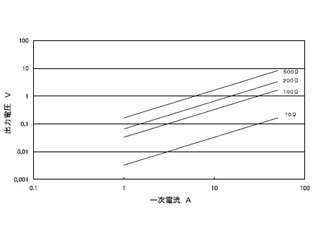

出力特性 : 出力電圧特性図参照
出力例 : AC1.66mA±1%(AC5A)
位相差 : -1.5°±1.0°(5A)
公称変流比 : 3000:1
CT窓径 : 10mm
最大許容電流 : 100Arms連続
開放保護 : 7.5Vクランプ素子
適用周波数 : 10Hz〜5KHz
使用回路電圧 : AC600V以下
耐電圧 : AC2200V,1分間(貫通穴〜出力間)
絶縁抵抗 : DC500V、100MΩ以上(貫通穴〜出力間)
使用温湿度 : -10〜50℃ 80%RH以下　但し結露なきこと
難燃グレード : UL-94V0準拠
寸法・重量 : 25×33×41mm 約60g
適用規格 : RoHS対応
