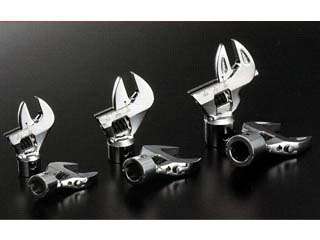

トップ工業　モンキ形トルクヘッド　HY-25TH

〜特徴〜

●プリセット形トルクハンドルへの差込方向を変えられますので振幅スペース30°でトルク締め作業が出来ます。
一般的なモンキ形トルクレンチでは振幅スペース60°必要です。

●2つのウォームで下あごのラック部を挟み込むバックラッシュレスウォーム(PAT.)搭載で、ガタを無くし、ボルト・ナットとくわえ面との隙間を少なく出来、角を傷めません。




◆※HY-25THは、T-45N専用
◆※HY-30THは、T-100NT専用
◆※HY-38THは、T-180NT専用


(仕様)
●HY-25TH
開口寸法S(mm):10〜25
コネクタ部　内径Ф(mm):Ф12
頭部外径D(mm):48
厚さT1(mm):10
厚さT2(mm):5.5
全長L(mm):69
質量(g):90
頭部有効長ℓ(mm):57


●HY-30TH
開口寸法S(mm):10〜30
コネクタ部　内径Ф(mm):Ф15
頭部外径D(mm):58
厚さT1(mm):12
厚さT2(mm):6.5
全長L(mm):79
質量(g):140
頭部有効長ℓ(mm):65



●HY-38TH
開口寸法S(mm):17〜38
コネクタ部　内径Ф(mm):Ф18
頭部外径D(mm):66
厚さT1(mm):12.5
厚さT2(mm):6.5
全長L(mm):95
質量(g):200
頭部有効長ℓ(mm):80
