エンジニア　コネクタープライヤー　PA-15

オープンバレル端子を簡単・同時に圧着!!

<<特長>>

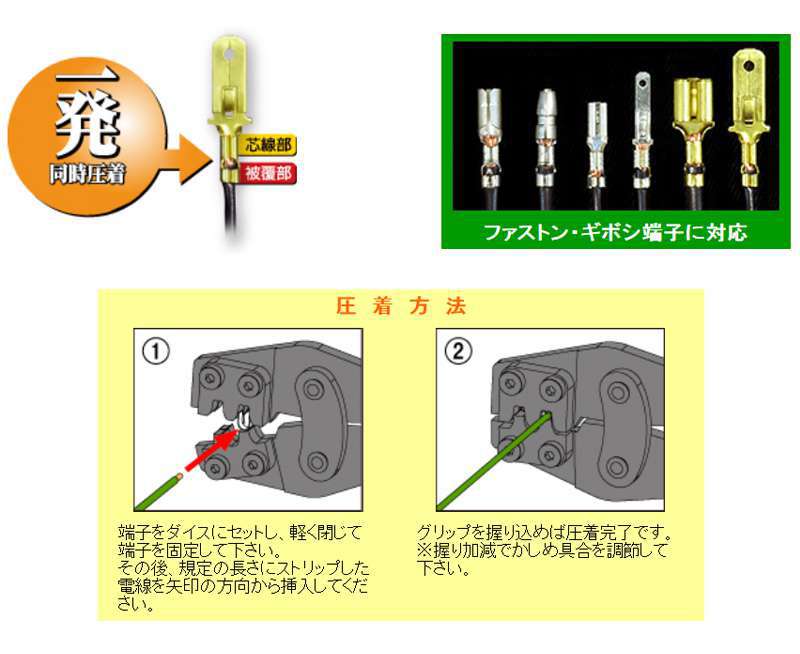

●端子の芯線部と被覆部を1回の動作で同時に圧着出来るので作業効率が格段にアップします!
●力の入れやすいロンググリップの本格タイプ。
●材質:本体/高炭素鋼

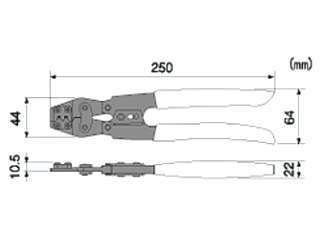

●重量:385g


<<製品仕様>>

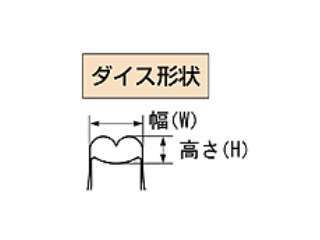

●ダイス

No.	幅(mm)	高(mm)	厚(mm)
1	2.9	0.8	3.5
1	3.1	1.5	4.5
2	3.1	0.8	3.5
2	3.3	1.6	4.5

●対応電線(参考)

No.	導体断面積(?2)
1	0.5〜1.25
2	0.75〜2.0

※ ご使用になる端子の形状、また電線のサイズや種類、端子と電線の組み合わせによっては対応できない場合があります。
最適なAWGサイズは各端子メーカー仕様に従って下さい。

圧着精度に関して
使用端子や電線種類によって圧着精度に差があります。
本製品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度(圧着強度)を確認の上、本圧着を行って下さい。


※ご注意:
・ペンチでかしめられるようにバレルを丸く成形している端子は圧着不良を起こす事があります。
・バレルの板厚が0.6?以上の端子は締め込む為に強い力が必要な為、本工具では圧着出来ません。
