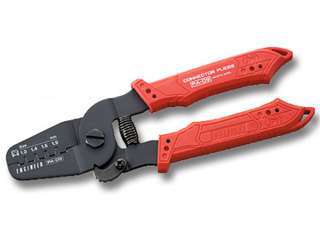

エンジニア　精密圧着ペンチ　PA-09

ついに登場!!ハーフピッチコンタクトの圧着が可能な精密圧着ペンチ。

<<特長>>

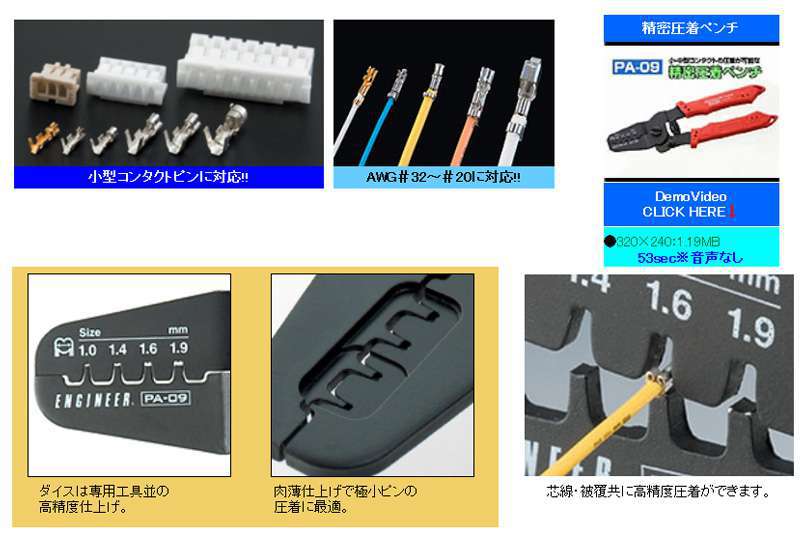

●1.25mm、1.5mmピッチなどの極小コンタクトピンの高精度な圧着が可能です。
●4つのダイスサイズを使い分ける事により、1.25mm〜2.5mmピッチまでの端子の圧着に対応します。
●AWG#32〜#20のワイヤーに対応します。
●ダイスは肉薄仕様で極小ピンの圧着に最適です。
●グリップは環境に優しいエラストマーを採用。耐油性に優れてます。
●本体表面は、高級感のある黒染めテフロン加工。
●セットピンにより長時間の使用による緩みも簡単に調整可能。
●落下防止に便利なストラップ穴付。
●材質:高炭素鋼/重量:135g
●メーカーで主な端子の適合をチェックしております。

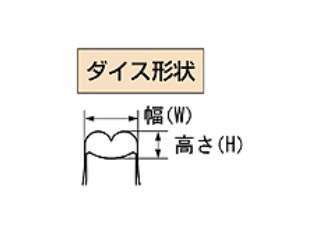

<<製品仕様>> (mm)

ダイス 幅	ダイス 高	ダイス 厚	対応電線(参考) AWG(芯線)	対応電線(参考) mmφ	対応電線(参考) mm2
1.0	0.50	1.7t	#32〜#28	0.20〜0.32	0.032〜0.08
1.4	0.55	1.7t	#28〜#24	032〜0.51	0.08〜0.21
1.6	0.8	2.0t	#24〜#22	0.51〜0.64	0.21〜0.33
1.9	0.9	2.0t	#24〜#20	0.51〜0.81	0.21〜0.52

※圧着精度に関して
本製品は汎用タイプでラチェット機構もありませんので圧着精度(圧着強度)は個人の握力や加圧量などによって差があります。また使用端子や電線種類によっても圧着精度に差があります。
本製品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度(圧着強度)を確認の上、本圧着を行って下さい。
