スーパーツール　FS80LS　スクリューサポート


スクリューサポート

◆ロングストローク型(2コ1組)
◆重量物のサポートやクランプの高さ調節・切削時のビビリの制御にも最適


《仕様》
・材質:S45C
・熱処理:35～47HRC
・仕上:黒染

《能力》
●品番:FS80LS

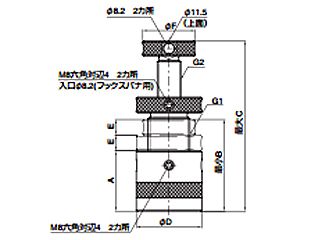

・サイズ(mm)
　(A)26
　(ストロークB～C):50～80
　(D):50
　(E)12
　(F)40
　(G1)Tr32×3
　(G2)Tr18×2
・耐荷重:80kN
・上部適合ピンレンチ:PW406
・中間・本体適合ピンレンチ:PW508
・質量(2コ1組):1.2kg

●品番:FS130LS
・サイズ(mm)
　(A)46
　(ストロークB～C):70～130
　(D):50
　(E)12
　(F)40
　(G1)Tr32×3
　(G2)Tr18×2
・耐荷重:80kN
・上部適合ピンレンチ:PW406
・中間・本体適合ピンレンチ:PW508
・質量(2コ1組):1.2kg

●品番:FS200LS
・サイズ(mm)
　(A)68
　(ストロークB～C):100～200
　(D):60
　(E):16
　(F):50
　(G1)Tr40×4
　(G2)Tr25×3
・耐荷重:150kN
・上部適合ピンレンチ:PW508
・中間・本体適合ピンレンチ:HW105A
・質量(2コ1組):3.6kg

●品番:FS300LS
・サイズ(mm)
　(A)108
　(ストロークB～C):140～300
　(D):60
　(E)16
　(F)50
　(G1)Tr40×4
　(G2)Tr25×3
・耐荷重:150kN
・上部適合ピンレンチ:PW508
・中間・本体適合ピンレンチ:HW105A
・質量(2コ1組):5.0kg
