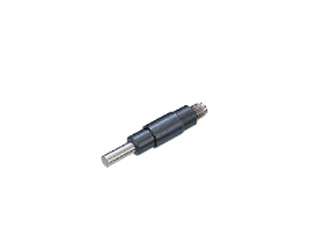

ミツトヨ　マイクロメータヘッド精密送りねじ　AS-6.5　04AZA160



・従来からあるマイクロメータヘッドの他に、精密位置決め機構や
微動送り機構用にシンプルで、かつ廉価な精密送りねじを製作いたします。
・お客様のご希望に合わせた寸法形状並びに標準送りピッチ0.5mmの
他に、0.25mmなど特殊仕様の製作もお受けいたします。

・耐久性:10万回を保証(使用条件は負荷4kg、但しAS-6.5、BS-6.5は2kg)

●主な用途
・精密送りステージ用
・光学素子(ミラー、プリズム)の微動調整用
・光ファイバー調芯装置用
・各種組立調整治具

■仕様

パーツNo.	04AZA160	04AZA161
符　号	AS-6.5	BS-6.5
ストローク 　(mm)	6.5	6.5
送りピッチ 　(mm)	0.5	0.5
送り精度 　(μm)	±5	±5
ステム径 　(mm)	0 φ6-0.008	0　 φ6-0.008
先端径 　(mm)	φ3.5	φ3.5
後端径 　(mm)	0 φ3-0.01	0 φ3-0.01
ねじ呼び径	M4.5×0.5	M4.5×0.5
スリーブ外径 　　(mm)	φ7	φ7
測定面	焼入れ	焼入れ
質量(g)	10	11
その他	ASタイプ: スピンドル先端平面 +ナット無し	BSタイプ: スピンドル先端平面 +ナット有り
