スリーエッチ　ビームクランプ　BC1ton

●ビーム(H型鋼、I型鋼)に連結箇所を設けるために製作されたものです。

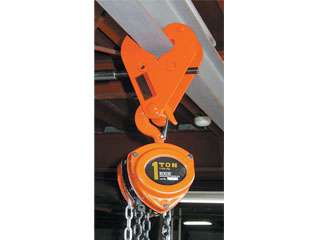

　チェーンブロック、ホイスト等の吊り下げ、レバーホイストや滑車の横引きのためのビームとの連結金具としてご利用ください。

●ビームへの取り付け、取り外しは、ハンドルを廻すだけで簡単・迅速です。

●広範囲のビーム巾に適用できます。(範囲は本体に刻印)

●フック取付部がつづみ形ですから、横引の時もフックがビームクランプの中心にきます。

●安全係数5倍設計で製作し、堅牢・安全です。

●取り外しができないよう、また、ゆるみ防止のため、固定ネジが設けられています。
　ビームクランプの永久設置や振動のある時は、安全のため固定ネジを六角レンチで締め付けてください。


仕様

型式	使用荷重	適用ビーム幅
BC1ton	1000kg	75〜230mm
BC2ton	2000kg	75〜230mm
BC3ton	3000kg	80〜320mm
BC5ton	5000kg	90〜320mm

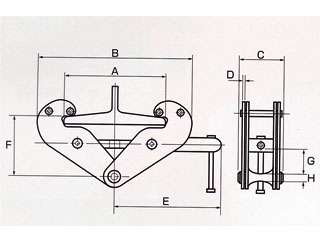

サイズ

型式	A(max)	B(min/max)	C	D	E	F(min/max)	G(min)	H	自重
BC1ton	284mm	180/375mm	80mm	4mm	220mm	102/160mm	29mm	20mm	4kg
BC2ton	284mm	180/375mm	90mm	6mm	220mm	102/160mm	28mm	22mm	5kg
BC3ton	365mm	220/498mm	117mm	8mm	271mm	168/240mm	60mm	24mm	9kg
BC5ton	365mm	220/498mm	127mm	10mm	271mm	168/240mm	57mm	30mm	11kg
