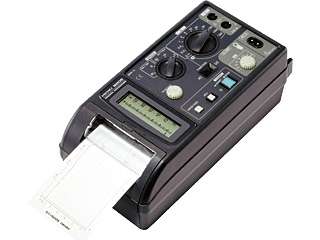

日置電機　マイクロハイコーダ(1ch記録)　8205-10

簡単操作で電圧・電流の変動記録がとれる記録計

・05-10:交直電圧・交流電流いずれか1ch記録用
・8206-10:電源ライン専用の電圧・電流2ch交互記録
・アナログテスタ感覚で手軽に記録ができる感熱式記録計
•電流記録は9650/9651に加え、新たにクランプオンセンサ9668 (1000A対応)が使えるようになりました
•DC駆動もできフィールド使用も可能

【8205-10】
・入力ch数:AC/DC電圧1ch,またはAC電流1ch
(同時記録は不可, いずれか 1chのみ, 電圧は絶縁入力)
・測定レンジ
(1-2-5系列) AC/DCV:0.1〜500V f.s.
表示範囲:レンジの0〜+110%(AC),
レンジの-10〜+110%から
-90〜+30%まで5段階で設定(DC)
ACA:10〜1000A(9668使用時)

・サンプリング速度 100S/s(サンプリング周期10ms一定)
・周波数特性 V:20〜30kHz,A:20〜20kHz
(使用するクランプセンサによる)
・確度 V:±2% f.s. A:±3.53% f.s.
(電流は9651使用/AC500Aレンジにて)
・記録分解能 400点/レンジ
・紙送り速度 20,6cm/分、60,10,2cm/時間
・整流方式 真の実効値整流
・記録方式 振幅60mm(1DIV=10mm),感熱記録
・電源 AC100V〜240V(自動切替),50/60HzまたはDC9.5〜14V
(AC/DC電源共30VA max.)
・寸法・質量 250W×122H×93.5D mm,1.2kg
・付属品 記録紙 9235 1巻, ロール紙アタッチメント×2, 電源コード×1,
接地アダプタ×1, 接続コード 9257×1, 携帯用

【8206-10】
・入力ch数　AC電圧1ch,AC電流1ch
(2ch交互サンプリングによる同時記録可能, 商用電源ライン専用,電圧は絶縁入力)
・測定レンジ (1-2-5系列)ACV:100/200/500 V f.s.
レンジの+25%〜-35%を拡大表示
ACA:10〜1000A(9668使用時)
・サンプリング速度　100S/s(サンプリング周期10ms一定)
・周波数特性　V:30〜30kHz,A:20〜20kHz
(使用するクランプセンサによる)
・確度　V:±2 % f.s. A : ±3.53 % f.s.
(電流は9651使用/AC500Aレンジにて)
・記録分解能　400点/レンジ
・紙送り速度　60,20,10,6,2cm/時間
・整流方式 真の実効値整流
・記録方式 振幅60mm(1DIV=10mm),感熱記録
・電源 AC100V〜240V(自動切替),50/60HzまたはDC9.5〜14V
(AC/DC電源共30VA max.)
・寸法・質量 250W×122H×93.5D mm,1.2kg
・付属品 記録紙 9235 1巻, ロール紙アタッチメント×2, 電源コード×1,
接地アダプタ×1, 接続コード 9257×1, 携帯用ケース 9344×1


※本体には電流測定用のクランプオンセンサは付属しておりませんので別途ご購入ください。
※その他、測定目的に応じた各種オプションも用意されています。
